专利号: 201510519982X
申请人: 徐朝晖
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

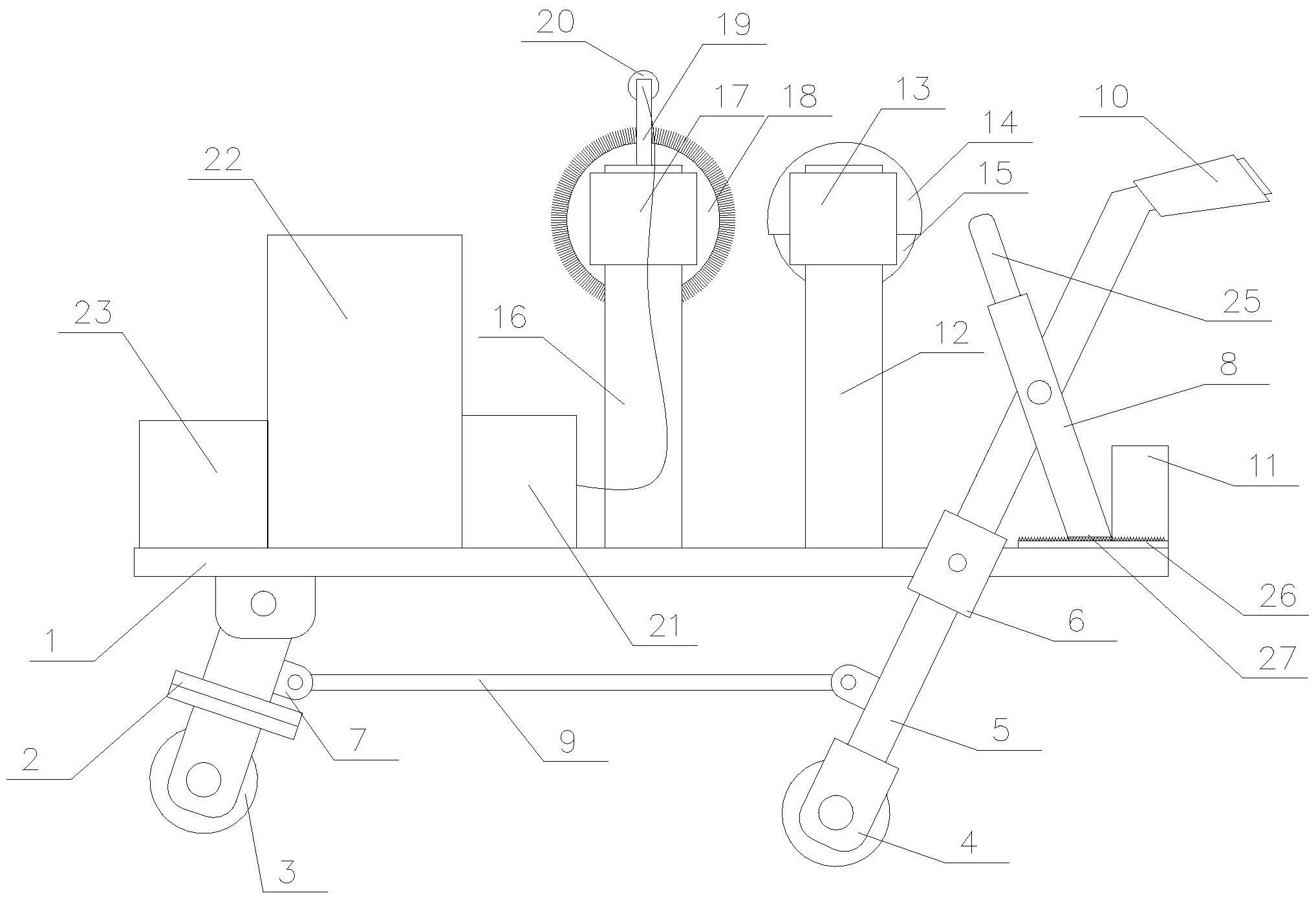

1.一种前后同步升降手推式公共座椅清理设备,其特征在于:包括底板(1)、万向轮架(2)、地轮(3)、固定轮架(4)、推杆(5)、同步升降耳(7)、手动角度调节杆(8)、同步调节杆(9)、齿板(26)、齿条(27)角度调节套筒(6)、控制开关(11)、吸水辊支架(12)、吸水辊电机(13)、海绵吸水辊(15)、刷辊支架(16)、刷辊电机(17)、毛刷辊(18)、喷水管支架(19)、喷水管(20)、水泵(21)、水箱(22)、电池箱(23)和轴承座(24),所述底板(1)下部铰接安装有万向轮架(2),所述万向轮架(2)上安装有地轮(3),所述底板(1)右侧铰接安装有角度调节套筒(6),所述角度调节套筒(6)上安装有推杆(5),所述推杆(5)下部安装有固定轮架(4),所述固定轮架(4)上安装有地轮(3),所述底板(1)右侧安装有控制开关(11),所述控制开关(11)左侧设置有吸水辊支架(12),所述吸水辊支架(12)两侧分别安装有吸水辊电机(13)和轴承座(24),所述吸水辊电机(13)上设置有海绵吸水辊(15),所述吸水辊支架(12)左侧设置有刷辊支架(16),所述刷辊支架(16)两侧分别通过螺栓固定安装有刷辊电机(17)和轴承座(24),所述刷辊电机(17)上设置有毛刷辊(18),所述毛刷辊(18)上设置有刷毛,所述刷辊支架(16)上部设置有喷水管支架(19),所述喷水管支架(19)上安装有喷水管(20),所述刷辊支架(16)左侧设置有水泵(21),所述水泵(21)左侧设置有水箱(22),所述水箱(22)左侧设置有电池箱(23),所述推杆和万向轮架上分别设置有同步升降耳(7),所述同步升降耳(7)之间铰接连接有同步调节杆(9),底板右侧设置有齿板(26),所述推杆上通过销钉安装有手动角度调节杆(8),所述手动角度调节杆(8)下端设置有齿条(27),所述齿条(27)与齿板(26)啮合。

2.如权利要求1所述的一种前后同步升降手推式公共座椅清理设备,其特征在于:所述同步调节杆(9)有主杆和长度调节套筒组成,所述主杆两端分别设置有外螺纹,所述长度调节套筒内设置有内螺纹,所述外螺纹与内螺纹啮合,通过调节外螺纹与内螺纹啮合长度,能够调节同步调节杆(9)的长度。

3.如权利要求2所述的一种前后同步升降手推式公共座椅清理设备,其特征在于:所述长度调节套筒通过销钉铰接安装在同步升降耳(7)上。

4.如权利要求1所述的一种前后同步升降手推式公共座椅清理设备,其特征在于:所述推杆(5)上端套有把手套(10),所述把手套(10)上设置有防滑突起。

5.如权利要求1所述的一种前后同步升降手推式公共座椅清理设备,其特征在于:所述海绵吸水辊(15)上部设置有吸水辊壳罩(14),所述吸水辊壳罩(14)纵截面呈半圆形。

6.如权利要求1所述的一种前后同步升降手推式公共座椅清理设备,其特征在于:所述水泵(21)通过水管与喷水管(20)连接,所述喷水管(20)下部设置有喷头。

7.如权利要求1所述的一种前后同步升降手推式公共座椅清理设备,其特征在于:所述控制开关(11)通过导线分别与吸水辊电机(13)、刷辊电机(17)和电池箱(23)连接。

8.如权利要求1所述的一种前后同步升降手推式公共座椅清理设备,其特征在于:所述手动角度调节杆(8)上端设置有手动角度调节杆把手(25),所述手动角度调节杆把手(25)上套有橡胶套,所述橡胶套上设置有防滑突起。
