专利号: 2015105196963
申请人: 张满九
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种摩托车尾气供热装置,包括:尾气管;其特征是,所述的摩托车尾气供热装置还包括:两个护膝,两个手套,设有串接于尾气管中的尾气通道及位于尾气通道外周的换热通道的换热装置,送风装置;换热通道设有:与送风装置连接的进风口,与两个护膝连接的出风口。

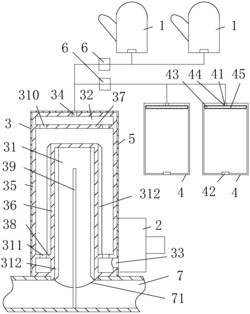

2.根据权利要求1所述的摩托车尾气供热装置,其特征是:所述的换热装置包括:外筒,下端敞口且上端伸入外筒中的内筒,位于内筒上侧并与外筒内侧围连接的横隔板,分别与外筒内侧围和内筒外侧围连接的隔圈,上端伸入内筒中且两侧端分别与内筒内侧围连接的竖隔板;尾气管侧围设有侧孔;竖隔板的下端插入侧孔并隔断尾气管;内筒下端与尾气管侧围连接;竖隔板分隔侧孔和内筒内侧围构成尾气通道;进风口一端位于外筒外侧围,进风口另一端与外筒内侧围贯通并位于隔圈下侧;出风口位于外筒上端;横隔板设有贯通上端和下端的上过风孔组;隔圈设有贯通上端和下端的下过风孔组;内筒与外筒之间的空腔、上过风孔组和下过风孔组构成换热通道。

3.根据权利要求2所述的摩托车尾气供热装置,其特征是:所述的外筒包覆有隔热保温层;内筒的内侧围和外侧围分别设有吸热片。

4.根据权利要求1所述的摩托车尾气供热装置,其特征是:所述的换热装置包括:下端敞口且下端与尾气管连接的外壳,位于外壳中的波纹管,与尾气管连接并隔断尾气管的分隔板;尾气管设有两个分别位于分隔板前侧和后侧的连接孔;波纹管的两端各与一个连接孔的侧围连接;进风口和出风口分别位于外壳侧围下部的相对两侧;出风口位于外壳上端;波纹管内孔构成尾气通道;波纹管的外侧围与外壳之间构成换热通道。

5.根据权利要求4所述的摩托车尾气供热装置,其特征是:所述的外壳包覆有隔热保温层。

6.根据权利要求1所述的摩托车尾气供热装置,其特征是:所述的换热装置包括:两端分别与尾气管连接的外管,位于外管中的波纹管,与尾气管连接并隔断尾气管的分隔板;尾气管设有两个分别位于分隔板前侧和后侧的连接孔;波纹管的两端各与一个连接孔的侧围连接;进风口位于外管一端的侧围;出风口位于外管另一端的侧围;波纹管内孔构成尾气通道;波纹管的外侧围与外壳之间构成换热通道。

7.根据权利要求4所述的摩托车尾气供热装置,其特征是:所述的外管包覆有隔热保温层。

8.根据权利要求1至7任一所述的摩托车尾气供热装置,其特征是:所述的护膝设有:

与出风口连接的进气口,出气口和连接管;连接管设有:与进气口连通的进气孔,与出气口连通的出气孔组。

9.根据权利要求8所述的摩托车尾气供热装置,其特征是:还包括:两个手套;两个手套分别与出风口连接,或两个手套各与一个出气口连接。

10.根据权利要求9所述的摩托车尾气供热装置,其特征是:所述的出风口与进气口之间设有供气开关,出风口与手套之间设有供气开关。
