专利号: 2015104947170
申请人: 上海斐讯数据通信技术有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

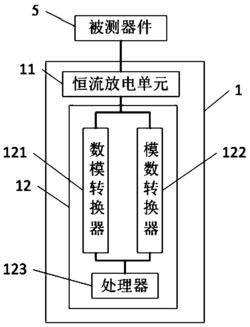

1.一种放电装置,其特征在于,包括恒流放电单元和控制模块;

所述恒流放电单元连接被测器件;所述被测器件通过开关板连接测试仪,所述开关板是由若干个继电器开关构成,不同的继电器开关对应不同的被测器件的PIN引脚;

所述控制模块与所述恒流放电单元相连,用于当被测器件测试结束后控制所述恒流放电单元以一恒定大小的放电电流值输出被测器件的电量;

所述恒流放电单元为多个;所述多个恒流放电单元为并联;多个恒流放电单元同步进行放电。

2.如权利要求1所述的放电装置,其特征在于:

所述控制模块具体包括处理器以及分别与所述处理器相连的数模转换器和模数转换器。

3.如权利要求2所述的放电装置,其特征在于:

所述处理器用于通过所述模数转换器获取所述被测器件的输出电压,以及根据所述输出电压确定所述恒流放电单元的放电电流值。

4.如权利要求3所述的放电装置,其特征在于:

所述处理器还用于通过所述数模转换器控制所述恒流放电单元以所述放电电流值输出被测器件的电量。

5.如权利要求4所述的放电装置,其特征在于:

所述处理器还用于通过所述模数转换器实时监测被测器件的输出电压,以及当所述输出电压低于预设值时,控制所述恒流放电单元停止放电。

6.一种测试系统,包括开关板、测试仪以及电源供应器,所述测试仪通过所述开关板连接被测器件,其特征在于还包括上述权利要求1-5任意一项所述的放电装置;所述放电装置与所述测试仪连接,用于当所述测试仪测试被测器件结束时以恒定大小的放电电流值输出被测器件的电量;所述开关板是由若干个继电器开关构成,不同的继电器开关对应不同的被测器件的PIN引脚。
