专利号: 2015104804891
申请人: 重庆旭新悦数控机械有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-03-26
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

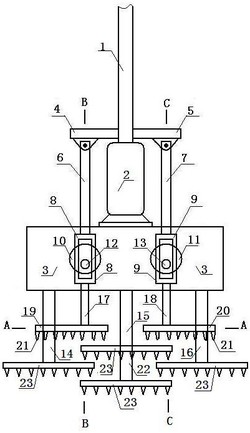

1.一种圆头T形桩制作设备的一种用法,钻杆(1)下端固定电机(2)上端,电机下端设有变速箱(3),变速箱下端设有转轴一(14)、转轴二(15)、转轴三(16)、转轴四(22),每个转轴下端分别设有一个钻头(23);变速箱前边左部设有一只圆轮一(10),圆轮一上偏心固定轴体一(12),轴体一设置于长方框一(8)内,长方框一的上端固定于长立臂一(6)的下端,长立臂一的上端铰接伸出杆一(4)的左端,伸出杆一的右端固定于钻杆,长方框一的下端固定于短立臂一(17)的上端,短立臂一的下端固定有“干”字臂一(19);变速箱前边右部设有一只圆轮二(11),圆轮二上偏心固定轴体二(13),轴体二设置于长方框二(9)内,长方框二的上端固定于长立臂二(7)的下端,长立臂二的上端铰接伸出杆二(5)的右端,伸出杆二的左端固定于钻杆,长方框二的下端固定于短立臂二(18)的上端,短立臂二的下端固定有“干”字臂二(20);“干”字臂一与“干”字臂二对称,“干”字臂一上左右设有多个搅刀二(24),“干”字臂一的下端设有多个搅刀一(21),“干”字臂二上左右设有多个搅刀二,“干”字臂二的下端设有多个搅刀一;其特征在于:圆头T形桩制作设备还设有高压水喷射泵,工作过程中喷射泵对每个钻头分别喷射高压水,工作时,电机通过变速箱驱动转轴一、转轴三顺时针转动,驱动转轴二、转轴四逆时针转动,转轴一、转轴二、转轴三、转轴四分别驱动其下的钻头转动,由此四只钻头分别钻动泥土与喷射泵喷出的高压水搅拌成泥浆;电机通过变速箱驱动圆轮一和圆轮二同步相互反方向转动,圆轮一在转动过程中带动轴体一转动,轴体一在转动过程中拨动长方框一、通过长立臂一、短立臂一带动“干”字臂一左右移动,圆轮二在转动过程中带动轴体二转动,轴体二在转动过程中拨动长方框二、通过长立臂二、短立臂二带动“干”字臂二右左移动,由此,“干”字臂一和“干”字臂二形成同步、相对左右移动,“干”字臂一和“干”字臂二在同步、相对左右移动过程中,“干”字臂一上的搅齿一、搅齿二和“干”字臂二上的搅齿一、搅齿二将四个钻头以外、“干”字臂一和“干”字臂二组成的T形架内的泥土钻动且与高压水搅拌成泥浆,泥浆从孔中流出;钻杆在向下推进中形成圆头T形孔。
