专利号: 2015104771949
申请人: 上海斐讯数据通信技术有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

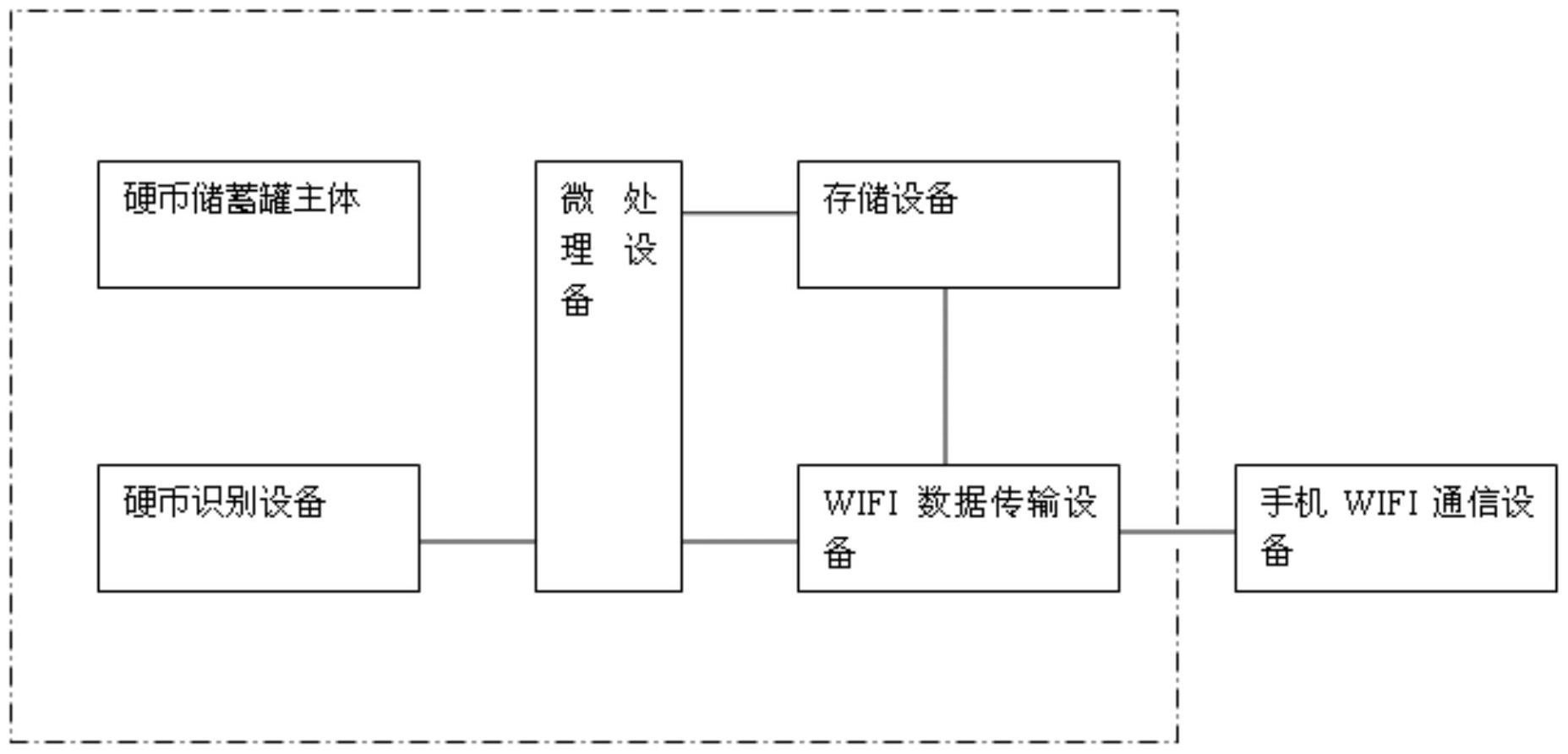

1.一种智能储蓄罐,其特征在于,所述储蓄罐包括:

硬币储蓄罐主体,用于存储各种面值的硬币;

硬币识别设备,用于识别每次投入硬币储蓄罐主体的硬币面值,还用于识别每次取出硬币储蓄罐主体的硬币面值;

微处理设备,用于根据所述硬币识别设备的识别情况统计硬币数额;

存储设备,用于存储所述微处理设备统计的硬币数额;

数据传输设备,用于将所述存储设备中存储的硬币数额传输至移动终端;

所述存储设备具体为,与微处理设备连接,预先保存数值为零的硬币余额,当接收到硬币投入信号和投入硬币的面值时,将硬币余额增加投入硬币的面值的数额,当接收到硬币取出信号和取出硬币的面值时,将硬币余额减去取出硬币的面值的数额;

所述硬币识别设备还包括硬币进出通道、光电管阵列和发光二极管阵列,硬币进出通道的上下两端分别设置上端触碰开关和下端触碰开关,光电管阵列设置在硬币进出通道的中部,发光二极管阵列的发光二极管数量与光电管阵列的光电管数量相同,每一个光电管对面对应安装一个发光二极管;

所述微处理设备与上端触碰开关、下端触碰开关、光电管阵列和发光二极管阵列分别连接,当上端触碰开关先触碰到硬币时,发出硬币投入信号,根据光电管阵列中光电管的最多断开数量确定投入硬币的面值,当下端触碰开关先触碰到硬币时,发出硬币取出信号,根据光电管阵列中光电管的最多断开数量确定取出硬币的面值;

其中,对于发光二极管阵列和光电管阵列,当无硬币投入时,每一个光电管都能接收到对应发光二极管的光线,从而处于导通状态,当有硬币投入时,被硬币挡住对应发光二极管的光线的光电管处于断开状态;

其中,所述微处理设备具有内置存储单元,用于存储每一种硬币面值与光电管最多断开数量的对应关系;

所述数据传输设备为WIFI数据传输设备,与存储设备和移动终端WIFI的通信设备分别连接,将硬币余额通过WIFI网络无线发送给移动终端WIFI的通信设备。

2.根据权利要求1所述的智能储蓄罐,其特征在于:

所述储蓄罐具有一个唯一的ID,在所述储蓄罐开机时,WIFI数据传输设备将所述储蓄罐设置为一WIFI热点,接入密码为所述唯一的ID,在移动终端WIFI通信设备检测到作为WIFI热点的所述储蓄罐时,通过预存的所述唯一的ID与WIFI数据传输设备无线连接,并在连接成功后,移动终端WIFI通信设备将其当前连接的WIFI网络的连接设置共享给WIFI数据传输设备,WIFI数据传输设备通过共享到的连接设置连接到WIFI网络以建立与移动终端WIFI通信设备的WIFI数据收发。

3.根据权利要求2所述的智能储蓄罐,其特征在于:

所述存储设备还包括计时单元,以按天存储每天硬币余额、按周存储每周硬币余额以及按月存储每月硬币余额。

4.根据权利要求2所述的智能储蓄罐,其特征在于:

当前连接的WIFI网络的连接设置包括当前连接的WIFI网络的接入点名称和接入密码。

5.根据权利要求2所述的智能储蓄罐,其特征在于:

所述微处理设备为单片机。

6.根据权利要求2所述的智能储蓄罐,其特征在于,所述储蓄罐还包括:显示设备,与存储设备连接,用于实时显示硬币余额。

7.根据权利要求6所述的智能储蓄罐,其特征在于:

所述显示设备为液晶显示屏,所述存储设备为静态存储设备。
