专利号: 2015104684739
申请人: 佛山市百进一精密机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

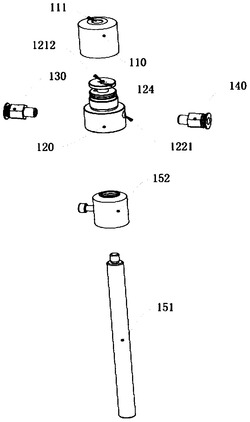

1.一种用于塑料瓶瓶底冷却器的雾化喷嘴,其特征在于,包括顶盖和喷嘴本体;

所述顶盖内部设有容腔,所述容腔一端设有安装口,另一端的侧壁设有喷口,所述安装口和所述喷口与所述容腔相通;

所述喷嘴本体设有液道、气道、环形气槽和气孔;

所述环形气槽设于所述喷嘴本体的上端,为所述喷嘴本体的上端面的下方环绕所述喷嘴本体的侧面的凹槽状结构;

所述气孔设于所述喷嘴本体的上端面,并与所述环形气槽相通;

所述液道设于所述喷嘴本体内部,所述液道的进水口位于所述喷嘴本体侧面,所述液道的出水口位于所述喷嘴本体的上端面,并靠近所述气孔;

所述气道设于所述喷嘴本体内部,并位于所述液道一侧;所述气道的进气口位于所述喷嘴本体侧面,并不与所述进水口重合,所述气道的出气口与所述环形气槽相通;

所述顶盖盖压固定于所述喷嘴本体上端,使得所述环形气槽的环状开口紧贴于所述容腔的侧壁,且使得所述出水口与所述喷口对齐。

2.根据权利要求1所述的一种用于塑料瓶瓶底冷却器的雾化喷嘴,其特征在于,所述进水口设有水管接头,所述进气口设有气管接头,所述水管接头和所述气管接头均为直插式快速接头。

3.根据权利要求2所述的一种用于塑料瓶瓶底冷却器的雾化喷嘴,其特征在于,所述气管接头和所述水管接头内设有过滤网。

4.根据权利要求2或3所述的一种用于塑料瓶瓶底冷却器的雾化喷嘴,其特征在于,所述水管接头设有液流调节开关,所述气管接头设有气流调节开关。

5.根据权利要求1所述的一种用于塑料瓶瓶底冷却器的雾化喷嘴,其特征在于,所述顶盖的容腔的内壁和所述喷嘴本体上端的外壁设有相互配合的螺纹,所述顶盖与所述喷嘴本体通过螺纹连接固定。

6.根据权利要求1所述的一种用于塑料瓶瓶底冷却器的雾化喷嘴,其特征在于,所述喷嘴本体的下端设有升降装置,所述升降装置将所述喷嘴本体和塑料瓶瓶底冷却器的工作台连接固定。

7.根据权利要求6所述的一种用于塑料瓶瓶底冷却器的雾化喷嘴,其特征在于,所述升降装置包括升降杆和嵌套在所述升降杆外部的固定夹;所述固定夹安装固定于塑料瓶冷却器;所述升降杆下端穿过所述固定夹并插入所述塑料瓶冷却器设有的滑孔内,上端连接固定于所述喷嘴本体的下端端面。

8.根据权利要求1所述的一种用于塑料瓶瓶底冷却器的雾化喷嘴,其特征在于,所述出水口的直径比所述液道的直径和所述进水口的直径都小。

9.根据权利要求1所述的一种用于塑料瓶瓶底冷却器的雾化喷嘴,其特征在于,所述气孔的直径比所述气道的直径、所述出气口的直径和所述进气口的直径小。

10.根据权利要求1所述的一种用于塑料瓶瓶底冷却器的雾化喷嘴,其特征在于,所述气孔至少为两个,等间距的设于所述出水口周围。
