专利号: 2015103555641
申请人: 杭州涸鲋科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

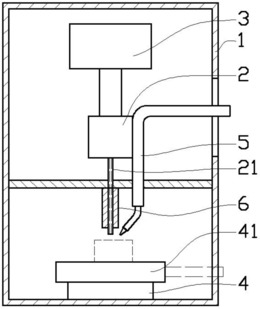

1.一种快速冰雕成型装置,它包括壳体(1)、注水腔(2)、升降模块(3)、水平移动模块(4),其特征在于:所述壳体(1)的下部设计有冷冻腔(11),所述水平移动模块(4)装配在所述冷冻腔(11)内,所述水平移动模块(4)的上部设计有可以水平向移动的放置板(41),所述水平移动模块(4)可以通过电脑控制模块控制放置板(41)水平向移动;所述升降模块(3)装于所述壳体(1)内部的上方,所述升降模块(3)的下部装配有可以上下移动的所述注水腔(2),所述升降模块(3)通过电脑控制模块控制注水腔(2)上下移动;所述注水腔(2)的下部固定有深入所述冷冻腔(11)内部的注水管(21),所述注水管(21)相对所述冷冻腔(11)的上壁可滑动装配,所述注水管(21)与所述注水腔(2)连通,所述注水腔(2)内装有水;所述水平移动模块(4)上的放置板(41)位于所述注水管(21)出水口位置的下方。

2.根据权利要求1所述的快速冰雕成型装置,其特征在于:所述注水腔(2)中装有过冷水。

3.根据权利要求1所述的快速冰雕成型装置,其特征在于:所述注水腔(2)上固定连接有竖直向的冷冻管(5),所述冷冻管(5)的下端深入所述冷冻腔(11)内,所述冷冻管(5)底端正对所述注水管(21)出水口的下方,所述冷冻管(5)上方与液氮罐内部相连通;所述冷冻管(5)与所述冷冻腔(11)的上壁可滑动装配。

4.根据权利要求1所述的快速冰雕成型装置,其特征在于:所述注水管(21)的外部包裹有环形加热模块(6)。

5.根据权利要求1所述的快速冰雕成型装置,其特征在于:所述水平移动模块(4)的放置板(41)内部设计有水平加热模块。

6.根据权利要求1所述的快速冰雕成型装置,其特征在于:所述放置板(41)内加工有空腔(42),所述放置板(41)的空腔(42)内通过管路与液氮罐内部连通,所述放置板(41)上表面的边沿位置设计有与内部连通的出气孔(43)。

7.根据权利要求6所述的快速冰雕成型装置,其特征在于:所述放置板(41)为圆柱形状,所述放置板(41)内加工有圆柱形的空腔,所述放置板(41)上部的出气孔(43)沿周向均布,同时所述出气孔(43)倾斜向轴线方向。
