扶手
¥15000
专利号: 2015102621222
申请人: 孙时泽
专利类型:发明专利
专利状态:无效专利
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

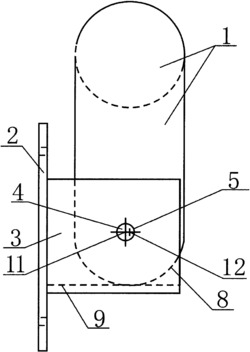

1.一种扶手,包括呈U形的抓杆(1),所述抓杆(1)为中空的薄壁管,其特征在于:所述扶手还包括底座、轴(4),所述底座包括底板(2)、轴座(3),所述轴座(3)呈U形且设置轴座孔(5),所述轴座(3)的一端连接所述底板(2),所述抓杆(1)端部设置杆轴孔(6),所述轴(4)通过所述轴座孔(5)、所述杆轴孔(6),将所述底座和所述抓杆(1)连接起来;所述抓杆(1)的顶端(8)呈两个对称的舌形,其主视面为半圆形,所述半圆形的半径与所述抓杆(1)的半径相等,穿过所述半圆形的圆心(12)的直线为穿心线(10),所述轴(4)的轴心线(7)偏离所述穿心线(10)且与所述穿心线(10)平行,所述抓杆(1)处于垂直状态时,所述顶端(8)与所述U形轴座(3)的底面(9)相切且所述轴(4)的轴心(11)和所述圆心(12)位于同一水平线,所述轴心(11)位于所述底板(2)和所述圆心(12)之间。

2.根据权利要求1所述的扶手,其特征在于:所述圆心(12)与所述底板(2)之间的距离,大于所述抓杆(1)的顶端(8)的主视面为半圆形的半径。
