专利号: 2015102054392
申请人: 重庆大学
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

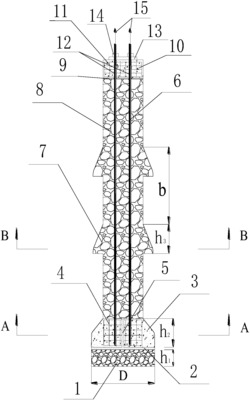

1.一种扩底-多段侧扩的抗拔预应力锚固碎石桩,其特征在于:包括具有多个侧扩段的侧扩碎石桩和至少一根预应力锚索/杆,所述侧扩碎石桩的顶部设置有锚盘,所述侧扩碎石桩的底部设置有具有扩底的扩底底座,所述预应力锚索/杆穿过碎石桩身,其一端与底座固定,另一端延伸出并紧固在锚盘上,所述锚盘和扩底底座均采用钢筋混凝土结构,所述扩底底座的底部设置有碎石垫层,其厚度范围为100mm-300mm,所述碎石垫层与扩底底座之间设置有底部细砂层,其厚度范围为50-100mm,所述侧扩碎石桩与锚盘之间设置有顶部细砂层,其厚度范围为15mm-50mm。

2.根据权利要求1所述的扩底-多段侧扩的抗拔预应力锚固碎石桩,其特征在于:所述扩底底座的纵截面为上为梯形、下为矩形相结合的组合形状,其扩底直径为碎石桩身直径的1.6-2倍,其扩底高度范围为600mm-1000mm。

3.根据权利要求1所述的扩底-多段侧扩的抗拔预应力锚固碎石桩,其特征在于:所述侧扩碎石桩侧扩段的纵截面为上部为三角形、下部为矩形相结合的组合形状,其侧扩段的间距不小于1500mm,其侧扩段的直径及高度应分别小于扩底底座的直径及高度。

4.根据权利要求1所述的扩底-多段侧扩的抗拔预应力锚固碎石桩,其特征在于:所述扩底底座的中部设置有加固钢筋,所述锚索/杆固定于加固钢筋上形成锚索/杆底部锚固段。

5.根据权利要求1所述的扩底-多段侧扩的抗拔预应力锚固碎石桩,其特征在于:所述扩底底座轴线上设有泄水孔,所述侧扩碎石桩的碎石料最大直径不大于泄水孔直径的2/3。

6.根据权利要求1所述的扩底-多段侧扩的抗拔预应力锚固碎石桩,其特征在于:所述锚盘顶部设置有可通过锚索/杆对碎石桩施加预应力的锚板,所述锚板上设置有用于紧固锚索/杆的锁紧螺母。

7.根据权利要求1所述的扩底-多段侧扩的抗拔预应力锚固碎石桩,其特征在于:所述侧扩碎石桩及碎石垫层所用的碎石料应具有在荷载作用下不破碎的强度和颗粒级配。

8.一种如权利要求1-7任一所述的扩底-多段侧扩的抗拔预应力锚固碎石桩的施工方法,其特征在于:所述方法包括如下步骤:S1.开挖碎石桩孔并进行扩底和侧扩;

S2.施作碎石垫层;

S3施作扩底钢筋混凝土底座并固定锚索/杆于其中;

S4.施作侧扩碎石桩;

S5.施作桩顶锚盘、锚板并施加锚索/杆预应力。
