专利号: 2015100754018
申请人: 南京工业职业技术学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-07-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

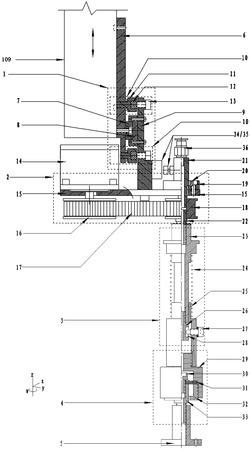

1.一种缝纫机送料机械手,该机械手设置在缝纫机的提升杆(109)上,其特征在于:包括进给缓冲器(1)、主轴驱动机构(2)、垂直缓冲器(3)、圆盘缓冲器(4)和爪盘连接法兰(5),所述进给缓冲器(1)设置在所述提升杆(109)上,所述主轴驱动机构(2)与进给缓冲器(1)相连,垂直缓冲器(3)设置在主轴驱动机构(2)上,圆盘缓冲器(4)设置在垂直缓冲器(3)上,爪盘连接法兰(5)与圆盘缓冲器(4)相连,所述进给缓冲器(1)包括安装板(6)、进给缓冲导轨(7)、进给缓冲滑块(8)、磁吸弹簧(10)和主轴吊板(9),进给缓冲导轨(7)设置在安装板(6)上,进给缓冲滑块(8)滑动设置在进给缓冲导轨(7)上,主轴吊板(9)设置在进给缓冲滑块(8)上,磁吸弹簧(10)设置在主轴吊板(9)上,安装板(6)与提升杆(109)相连;

所述磁吸弹簧(10)包括磁吸座(11)、磁铁(12)和磁吸螺钉(13),所述磁铁(12)镶嵌于磁吸座(11)内,并与磁吸螺钉(13)形成磁力耦合,所述磁吸螺钉(13)与主轴吊板(9)固定连接,磁吸座(11)与安装板(6)固定连接。

2.如权利要求1所述的缝纫机送料机械手,其特征在于:所述主轴驱动机构(2)包括主轴驱动电机(14)、主轴联板(15)、主同步轮(16)、同步带(17)、副同步轮(18)、主轴承座盘(19)、主轴承(20)、上导杆(21)和下导杆(22),所述主同步轮(16)、同步带(17)和副同步轮(18)设置在主轴联板(15)下表面,且主同步轮(16)和副同步轮(18)位于同步带(17)两侧,主轴驱动电机(14)设置在主轴联板(15)上表面,且输出轴与主同步轮(16)相连;所述上导杆(21)和下导杆(22)与副同步轮(18)固定连接,上导杆(21)通过主轴承(20)安装于主轴承座盘(19)上,主轴承座盘(19)设置在主轴联板(15)上,主轴联板(15)与主轴吊板(9)固定连接。

3.如权利要求2所述的缝纫机送料机械手,其特征在于:所述垂直缓冲器(3)包括导轴(23)、垂直缓冲弹簧(24)和垂直滑套(25),所述垂直滑套(25)与导轴(23)的底端固定连接,垂直缓冲弹簧(24)套设在垂直滑套(25)和导轴(23)的外侧壁上,所述导轴(23)与下导杆(22)固定连接。

4.如权利要求3所述的缝纫机送料机械手,其特征在于:所述垂直缓冲器(3)还包括滑套止脱螺钉(26)和键销螺钉(27),所述滑套止脱螺钉(26)螺纹连接在垂直滑套(25)与导轴(23)的结合处,键销螺钉(27)贯穿于垂直滑套(25)的侧壁,并伸置于滑套止脱螺钉(26)上,所述滑套止脱螺钉(26)上设有与键销螺钉(27)相配合的键槽(28)。

5.如权利要求3所述的缝纫机送料机械手,其特征在于:所述圆盘缓冲器(4)包括圆盘缓冲罩(29)、空心螺钉(30)、空心橡胶垫(31)、圆盘缓冲锁帽(32)和圆盘缓冲芯杆(33),所述空心螺钉(30)将空心橡胶垫(31)锁紧安装于圆盘缓冲芯杆(33)的顶端,圆盘缓冲锁帽(32)将空心橡胶垫(31)锁紧安装于圆盘缓冲罩(29)的内腔中,所述圆盘缓冲罩(29)与垂直滑套(25)固定连接,所述圆盘缓冲芯杆(33)与爪盘连接法兰(5)相连。
