专利号: 2014107849796
申请人: 广东威创视讯科技股份有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种高密度户内LED显示屏驱动方法,其特征在于:通过行扫描信号依次选通各行LED,将输入各行LED的灰度数据分别转换成对应大小的驱动电流,驱动电流驱动相应LED通道的LED发光。

2.根据权利要求1所述的高密度户内LED显示屏驱动方法,其特征在于:输入各行LED的灰度数据是通过LED驱动器分别转换成对应大小的驱动电流;所述LED驱动器包括移位寄存器和数模转换器,其中移位寄存器用于接收显示图像的灰度数据,数模转换器用于将灰度数据转换成对应大小的驱动电流,驱动电流驱动相应LED通道的LED发光。

3.根据权利要求2所述的高密度户内LED显示屏驱动方法,其特征在于:所述LED驱动器还包括有灰阶寄存器,灰阶寄存器用于缓存移位寄存器接收的灰度数据,并将灰度数据输送至数模转换器。

4.根据权利要求1-3任一项所述的高密度户内LED显示屏驱动方法,其特征在于:所述灰度数据与转换成的驱动电流的对应大小关系为线性关系或非线性关系。

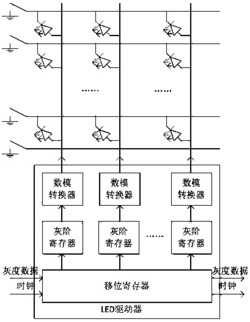

5.一种LED驱动器,其特征在于:包括移位寄存器和若干灰阶通道,移位寄存器与若干灰阶通道连接,灰阶通道包括数模转换器,数模转换器与移位寄存器连接。

6.根据权利要求5所述的LED驱动器,其特征在于:所述数模转换器包括DAC模块和V-I模块,V-I模块通过DAC模块与移位寄存器连接。

7.根据权利要求5所述的LED驱动器,其特征在于:所述灰阶通道还包括有灰阶寄存器,数模转换器通过灰阶寄存器与移位寄存器连接。
