专利号: 2014107137857
申请人: 宁波市令通电信设备有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

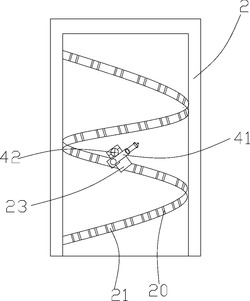

1.一种多媒体箱,包括多媒体箱箱体(1),所述箱体(1)呈圆柱形,所述箱体(1)套接有箱盖(2),在所述箱体(1)下方设置有底座(10),在所述底座(10)上设置有凹槽(101),所述箱盖(2)扣合在所述凹槽(101)内,在所述箱体(1)内由上至下依次设置有公共仓(11),插座仓(12)和面板仓(13),所述公共仓(11)内设置有绕线柱(110),所述插座仓(12)内布置有数个插座(120),在所述面板仓(13)内设置有网络接口面板(131)、视屏接口面板(132)和柱形磁体(133),其特征在于,在所述箱盖(2)的内侧面设置有螺旋形凹槽(20),所述螺旋形凹槽(20)自所述箱盖(2)的下部螺旋上升至上部,在所述螺旋形凹槽(20)内设置有螺旋形的导轨(21),在所述导轨(21)上设置有滑块(22)和第二驱动电机(23),在所述滑块(22)上设置有气压缸(41),所述气压缸(41)连接有气泵(42),所述气压缸(41)的气压杆(410)连接有喷气嘴(43),所述喷气嘴(43)上套接有热红外感应装置(5);在所述箱体(1)内的上部设置有液氮释放机构(3),所述液氮释放机构(3)包括一储存罐(31),在所述储存罐(31)内填充有液氮,在所述储存罐(31)内上部设置有第一驱动电机(32),所述第一驱动电机(32)的输出轴上设置有叶片(320),在所述储存罐(31)的下端对称设置有可开合的挡板(33),所述挡板(33)的前端设置有电控感应开关(34);在所述箱体(1)的侧壁设置有热量传感器(6);在所述公共仓(11)内还设置有控制器(7)。

2.根据权利要求1所述的一种多媒体箱,其特征在于,所述储存罐(31)的下端设置有两块密封垫(35),所述密封垫(35)镶嵌入所述储存罐(31)内部,所述挡板(33)的上端面设置有凸台(330),所述凸台(330)嵌入所述密封垫(35)内,一块所述密封垫(35)的端面设置有凹槽(350),另一块所述密封垫(35)的端面设置有与所述凹槽(350)相配合的凸块(351)。

3.根据权利要求1所述的一种多媒体箱,其特征在于,所述挡板(33)的翻转角度范围为0度到60度。

4.根据权利要求1所述的一种多媒体箱,其特征在于,在所述箱体(1)的侧壁上设置的所述热量传感器(6)分别对应着所述公共仓(11),插座仓(12)和面板仓(13)的空间区域。

5.根据权利要求1所述的一种多媒体箱,其特征在于,在所述箱体(1)的上端面设置有火警报警器(8)。

6.根据权利要求1所述的一种多媒体箱,其特征在于,所述电控感应开关(34)上设置有支撑架(340),所述支撑架(340)与所述挡板(33)呈90度设置。
