专利号: 2014105997702
申请人: 平湖市万家乐童车厂
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

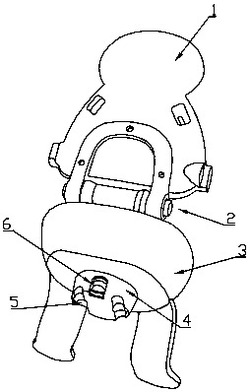

1.一种可调节三轮童车坐凳,其特征在于包括椅背和坐凳,所述的椅背和坐凳之间利用椅背调节装置连接,所述的坐凳内部设有坐凳调节装置;所述的椅背调节装置包括支撑件、连接杆、按压块、齿轮块和第一弹簧;所述的支撑件与连接杆之间利用齿轮块和第一弹簧连接;所述的按压块安装于支撑件的两侧;所述的坐凳调节装置包括上座、下座和调节圆盘;所述的下座中间设有圆形通孔,所述的调节圆盘安装于圆形通孔内;所述的上座与下座之间利用调节圆盘连接;所述的支撑件包括固定曲杆和设于固定曲杆两端的安装环;所述安装环的中间设有分隔挡片,分隔挡片的一侧面与安装环构成按压块安装槽,另一侧面与安装环构成第一齿轮安装槽;所述连接杆的两端分别设有第二齿轮安装槽,连接杆的中间段设有固定块;所述的齿轮块和第一弹簧安装于第一齿轮安装槽和第二齿轮安装槽形成的空间内;所述的分隔挡片上设有卡口;所述的按压块下端设有卡勾;卡勾穿过卡口延伸至第一齿轮安装槽内,则按压块安装于按压块安装槽内;所述的齿轮块一侧为平面结构,另一侧设有定位槽;所述的第一弹簧一端安装于齿轮块的定位槽内,另一端安装于第二齿轮安装槽内。

2.根据权利要求1所述的可调节三轮童车坐凳,其特征在于所述的调节圆盘包括盘体、第二弹簧和拉块;所述的第二弹簧安装于拉块的两侧,并且与拉块共同安装于盘体上的拉块安装槽口内;所述拉块的顶面设有卡接凸块,拉块的下端设有拉钩,所述的上座与调节圆盘相对的一侧上设有卡接孔,卡接凸块与卡接孔的位置相对应,实现上座与调节圆盘的连接。

3.根据权利要求2所述的可调节三轮童车坐凳,其特征在于所述盘体的拉块安装槽口内设有弹簧卡柱和通口;所述的第二弹簧一端固定在弹簧卡柱上,另一端安装于拉块两侧的卡槽内;所述盘体的下方设有安装槽孔和安装缺口;所述拉块的拉钩穿过通口,露于盘体的安装缺口处。

4.根据权利要求2所述的可调节三轮童车坐凳,其特征在于所述上座上的卡接孔有两个,两卡接孔之间的夹角为180度。

5.根据权利要求1所述的可调节三轮童车坐凳,其特征在于所述的第一齿轮安装槽的深度小于第二齿轮安装槽的深度。

6.根据权利要求1所述的可调节三轮童车坐凳,其特征在于所述的上座和下座上分别设有加强筋结构;所述的卡勾与按压块上端之间设有一滑动行程段。
