1.一种用于煤矿底板加固的注浆浆液，其特征在于，水泥浆与水玻璃的体积比为

1:0.1-0.5，其中，水玻璃的浓度为十五波美度至二十五波美度。

2.根据权利要求1所述的注浆浆液，其特征在于，水泥浆与水玻璃的体积比为1:0.25，其中，水玻璃的浓度为十九波美度。

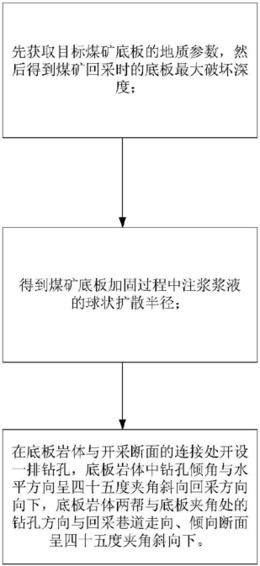

3.一种使用如权利要求1所述注浆浆液的煤矿底板岩体注浆加固方法，其包括以下步骤：步骤一：先获取目标煤矿底板的地质参数，然后根据式(1)得到煤矿回采时的底板最大破坏深度；

其中，xa为煤柱屈服区的长度， -底板岩体内摩擦角；

步骤二：根据式(2)得到煤矿底板加固过程中注浆浆液的球状扩散半径：其中，k为土层的渗透系数；h为注浆压力；r0为注浆管半径；t为注浆时间；β为浆液粘度对水的粘度比；n为土层的孔隙率；

步骤三：在底板岩体与开采断面的连接处开设一排钻孔，底板岩体中钻孔倾角与水平方向呈四十五度夹角斜向回采方向向下，底板岩体两帮与底板夹角处的钻孔方向与回采巷道走向、倾向断面呈四十五度夹角斜向下。

4.根据权利要求3所述的煤矿底板岩体注浆加固方法，其特征在于，每个钻孔最低端的垂直高度都要大于底板最大破坏深度八十厘米以上，相邻钻孔之间的距离等于注浆浆液的球状扩散半径。

5.根据权利要求3所述的煤矿底板岩体注浆加固方法，其特征在于，上述一排钻孔的每个钻孔中均布置有注浆锚杆，相邻的两个钻孔中，一个钻孔灌注水泥浆，另一个钻孔中灌注水玻璃，相邻钻孔之注浆浆液球状扩散半径的区域内，水泥浆与水玻璃混合凝固，加固底板岩体强度。

6.根据权利要求3所述的煤矿底板岩体注浆加固方法，其特征在于，上述地质参数为煤岩层结构、含水层分布及底板距煤层距离。
