专利号: 2014102642116
申请人: 华为技术有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种上行数据传输方法,其特征在于,包括:

第一站点接收无线接入点发送的上行查询消息,所述上行查询消息包括用于查询所述第一站点是否有上行数据发送的信息;

所述第一站点向所述无线接入点返回查询响应消息,所述查询响应消息至少包括指示所述第一站点有上行数据发送的信息,以使所述无线接入点根据所述查询响应消息生成所述上行传输指示消息;

所述第一站点接收所述无线接入点发送的所述上行传输指示消息,所述上行传输指示消息包括用于指示允许所述第一站点和至少一个其它站点发送上行数据的信息;

所述第一站点依据所述上行传输指示消息向所述无线接入点发送第一消息,所述第一消息至少包含所述第一站点的信道估计信息,以使所述无线接入点根据所述第一站点的信道估计信息和第二站点的信道估计信息判断所述第一站点的信道和所述第二站点的信道是否相关,所述第二站点为所述至少一个其它站点中的一个站点;

所述第一站点接收所述无线接入点发送的第二消息,所述第二消息包含所述无线接入点为所述第一站点分配的信道资源的信息;所述无线接入点为信道不相关的所述第一站点和所述第二站点分配的信道资源相同;

所述第一站点利用所述无线接入点分配的信道资源发送上行数据。

2.根据权利要求1所述的方法,其特征在于,所述第一站点依据所述上行传输指示消息向所述无线接入点发送第一消息,包括:在所述第二站点依据所述上行传输指示消息向所述无线接入点发送第三消息的同时,所述第一站点根据所述上行传输指示消息向所述无线接入点发送所述第一消息;所述第三消息中至少包括所述第二站点的信道估计信息。

3.根据权利要求2所述的方法,其特征在于,所述第一站点发送的所述第一消息包括N个训练域,N大于或等于所述上行传输指示消息中允许发送上行数据的站点的数量,所述N个训练域中的一个训练域用于存放所述第一站点的信道估计信息;

所述第一站点根据所述上行传输指示消息向所述无线接入点发送所述第一消息,包括:所述第一站点根据所述上行传输指示消息确定所述第一站点在所述第一站点和所述至少一个其它站点中的次序;

所述第一站点根据所述次序从所述N个训练域中选择相应次序的训练域存放所述第一站点的信道估计信息;

所述第一站点发送包含所述第一站点的信道估计信息的第一消息,其中,所述第一站点利用整个信道资源发送第一消息中的所述信道估计信息。

4.根据权利要求3所述的方法,其特征在于,所述第一消息还包括用于存放上行传输信息的数据域;

所述第一站点根据所述上行传输指示消息向所述无线接入点发送所述第一消息,还包括:所述第一站点根据所述次序确定所述整个信道资源中用于发送所述第一消息中的数据域的子信道,所述子信道为包含一个或多个子载波的集合;

所述第一站点利用确定的所述子信道发送所述第一消息中的所述数据域。

5.根据权利要求3或4所述的方法,其特征在于,所述第一站点利用整个信道资源发送所述第一消息中的信道估计信息,包括:所述第一站点在所述整个信道资源中的每个子信道上并行发送所述第一站点的信道估计信息。

6.根据权利要求1所述的方法,其特征在于,所述上行传输指示消息还包括用于指示所述第一站点发送所述第一消息的次序的信息;

所述第一站点依据所述上行传输指示消息向所述无线接入点发送第一消息,包括:所述第一站点按照所述上行传输指示消息指示的所述次序向所述无线接入点发送所述第一消息,所述第一消息包括一个训练域,所述训练域用于存放所述第一站点的信道估计信息,或者,所述第一消息包括数据域和一个所述训练域,所述数据域用于存储所述第一站点的上行传输信息。

7.根据权利要求6所述的方法,其特征在于,所述第一站点按照所述上行传输指示消息指示的所述次序向所述无线接入点发送所述第一消息,包括:所述第一站点根据所述上行传输指示消息确定所述第一站点在所述第一站点和所述至少一个其它站点中的次序;

所述第一站点根据所述次序确定发送所述第一消息的时间信息;

所述第一站点利用整个信道资源在所述时间信息所指示的时间向所述无线接入点发送所述第一消息。

8.根据权利要求3或7所述的方法,其特征在于,所述第一站点根据所述上行传输指示消息确定所述第一站点在所述第一站点和所述至少一个其它站点中的次序,包括:所述第一站点获取所述上行传输指示消息中与所述第一站点的关联标识相对应的预设标记;

所述第一站点确定所述预设标记在所述上行传输指示消息中指示的全部预设标记中的次序,并将确定的所述次序作为所述第一站点在所述第一站点和所述至少一个其它站点中的次序。

9.根据权利要求1-4任一所述的方法,其特征在于,所述第一站点利用所述无线接入点分配的信道资源发送上行数据,包括:在所述第二站点利用所述无线接入点分配的信道资源发送上行数据的同时,所述第一站点利用所述无线接入点分配的信道资源发送上行数据。

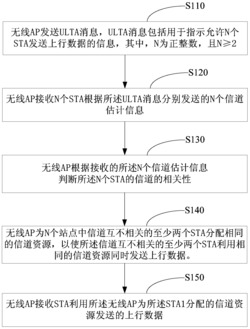

10.一种信道资源分配方法,其特征在于,包括:

无线接入点发送上行查询消息,所述上行查询消息用于查询哪些站点有上行数据待发送;

所述无线接入点接收N个站点分别返回的N个查询响应消息,每个所述查询响应消息至少包括指示所述查询响应消息对应的站点有上行数据发送的信息,以使所述无线接入点根据所述N个站点分别返回的所述N个查询响应消息生成所述上行传输指示消息;

所述无线接入点发送所述上行传输指示消息,所述上行传输指示消息包括用于指示允许N个站点发送上行数据的信息,N≥2,且N为整数;

所述无线接入点接收所述N个站点根据所述上行传输指示消息分别发送的N个信道估计信息;

所述无线接入点根据接收的所述N个信道估计信息判断所述N个站点的信道的相关性;

所述无线接入点为所述N个站点中信道互不相关的至少两个站点分配相同的信道资源,以使所述信道互不相关的至少两个站点利用相同的信道资源同时发送上行数据。

11.根据权利要求10所述的方法,其特征在于,所述方法还包括:所述无线接入点为所述N个站点中信道相关的至少两个站点分配不同的信道资源。

12.一种上行数据传输装置,应用于第一站点中,其特征在于,所述装置包括:接收单元,用于接收无线接入点发送的上行传输指示消息,所述上行传输指示消息包括用于指示允许所述第一站点和至少一个其它站点发送上行数据的信息;

发送单元,用于依据所述上行传输指示消息向所述无线接入点发送第一消息,所述第一消息至少包含所述第一站点的信道估计信息,以使所述无线接入点根据所述第一站点的信道估计信息和第二站点的信道估计信息判断所述第一站点的信道和所述第二站点的信道是否相关,所述第二站点为所述至少一个其它站点中的一个站点;

所述接收单元,还用于接收所述无线接入点发送的第二消息,所述第二消息包含所述无线接入点为所述第一站点分配的信道资源的信息;所述无线接入点为信道不相关的所述第一站点和所述第二站点分配的信道资源相同;

所述发送单元,还用于利用所述无线接入点分配的信道资源发送上行数据;

所述接收单元,还用于接收所述无线接入点发送的上行查询消息,所述上行查询消息包括用于查询所述第一站点是否有上行数据发送的信息;

所述发送单元,还用于向所述无线接入点返回查询响应消息,所述查询响应消息至少包括指示所述第一站点有上行数据发送的信息,以使所述无线接入点根据所述查询响应消息生成所述上行传输指示消息。

13.根据权利要求12所述的装置,其特征在于,所述发送单元用于依据所述上行传输指示消息向所述无线接入点发送第一消息时,具体用于,在所述第二站点依据所述上行传输指示消息向所述无线接入点发送第三消息的同时,根据所述上行传输指示消息向所述无线接入点发送所述第一消息;所述第三消息中至少包括所述第二站点的信道估计信息。

14.根据权利要求13所述的装置,其特征在于,所述第一消息包括N个训练域,N大于或等于所述上行传输指示消息中允许发送上行数据的站点的数量,所述N个训练域中的一个训练域用于存放所述第一站点的信道估计信息;

所述发送单元用于依据所述上行传输指示消息向所述无线接入点发送第一消息时具体用于:根据所述上行传输指示消息确定所述第一站点在所述第一站点和所述至少一个其它站点中的次序;

根据所述次序从所述N个训练域中选择相应次序的训练域存放所述第一站点的信道估计信息;

发送包含所述第一站点的信道估计信息的第一消息,其中,所述发送单元利用整个信道资源发送第一消息中的所述信道估计信息。

15.根据权利要求14所述的装置,其特征在于,所述第一消息还包括用于存放所述上行传输信息的数据域;

所述发送单元依据所述上行传输指示消息向所述无线接入点发送第一消息时,还用于:根据所述次序确定所述整个信道资源中用于发送所述第一消息中的数据域的子信道,所述子信道为包含一个或多个子载波的集合;

利用确定的所述子信道发送所述第一消息中的所述数据域。

16.根据权利要求14或15所述的装置,其特征在于,所述发送单元利用整个信道资源发送第一消息中的所述信道估计信息时,具体用于在所述整个信道资源中的每个子信道上并行发送所述第一站点的信道估计信息。

17.根据权利要求14所述的装置,其特征在于,所述发送单元用于根据所述上行传输指示消息确定所述第一站点在所述第一站点和所述至少一个其它站点中的次序时,具体用于:获取所述上行传输指示消息中与所述第一站点的关联标识相对应的预设标记;

确定所述预设标记在所述上行传输指示消息中指示的全部预设标记中的次序,并将确定的所述次序作为所述第一站点在所述第一站点和所述至少一个其它站点中的次序。

18.根据权利要求12-15任一项所述的装置,其特征在于,所述发送单元用于利用所述无线接入点分配的信道资源发送上行数据时,具体用于:在所述第二站点利用所述无线接入点分配的信道资源发送上行数据的同时,利用所述无线接入点分配的信道资源发送上行数据。

19.一种上行信道资源分配装置,应用于无线接入点,其特征在于,包括:发送单元,用于发送上行传输指示消息,所述上行传输指示消息包括用于指示允许N个站点发送上行数据的信息,N≥2,且N为整数;

接收单元,用于接收所述N个站点根据所述上行传输指示消息分别发送的N个信道估计信息;

信道估计单元,用于根据所述接收单元接收的所述N个信道估计信息判断所述N个站点的信道的相关性;

信道资源分配单元,用于为所述N个站点中信道互不相关的至少两个站点分配相同的信道资源,以使所述信道互不相关的至少两个站点利用相同的信道资源同时发送上行数据;

所述发送单元,还用于发送上行查询消息,所述上行查询消息用于查询哪些站点有上行数据待发送;

所述接收单元,还用于接收所述N个站点分别返回的N个查询响应消息,每个所述查询响应消息至少包括指示所述查询响应消息对应的站点有上行数据发送的信息,以使所述无线接入点根据所述N个站点分别返回的所述N个查询响应消息生成所述上行传输指示消息。

20.根据权利要求19所述的装置,其特征在于:

所述信道资源分配单元,还用于为所述N个站点中信道相关的至少两个站点分配不同的信道资源。

21.一种终端设备,所述终端设备为第一站点,所述终端设备包括权利要求12-18任一所述的上行数据传输装置。

22.一种无线接入装置,包括权利要求19-20任一所述的上行信道资源分配装置。
