专利号: 2014102112853
申请人: 深圳TCL新技术有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

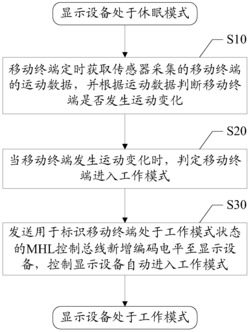

1.一种显示设备自动唤醒的方法,其特征在于,包括步骤:

当显示设备处于休眠模式时,移动终端定时获取传感器采集的移动终端的运动数据,并根据所述运动数据判断所述移动终端是否发生运动变化;

当所述移动终端发生运动变化时,判定所述移动终端进入工作模式;

发送用于标识所述移动终端处于工作模式状态的移动终端高清影音标准接口控制总线新增编码电平至显示设备,控制显示设备自动进入工作模式。

2.如权利要求1所述的显示设备自动唤醒的方法,其特征在于,所述控制显示设备自动进入工作模式的步骤之后还包括:当显示设备处于工作模式时,移动终端定时获取传感器采集的移动终端的运动数据,并根据所述运动数据判断所述移动终端是否发生运动变化;

当所述移动终端保持静止状态时,判断所述静止状态的持续时间是否超过预设时间阈值;

当所述静止状态的持续时间超过预设时间阈值时,判定所述移动终端进入休眠模式;

发送用于标识所述移动终端处于休眠模式状态的移动终端高清影音标准接口控制总线新增编码电平至显示设备,控制显示设备自动进入休眠模式。

3.如权利要求2所述的显示设备自动唤醒的方法,其特征在于,所述用于标识所述移动终端处于工作模式状态的移动终端高清影音标准接口控制总线新增编码电平为移动终端高清影音标准接口控制总线的新增编码低电平,编码方式为:电平脉冲由高电平变化到低电平,低电平持续20ms后,再由低电平变化到高电平;

所述用于标识所述移动终端处于休眠模式状态的移动终端高清影音标准接口控制总线新增编码电平为移动终端高清影音标准接口控制总线的新增编码高电平,编码方式为:电平脉冲由高电平变化到低电平,低电平持续100ms后,再由低电平变化到高电平。

4.如权利要求1至3任一项所述的显示设备自动唤醒的方法,其特征在于,所述传感器为加速度传感器;所述移动终端定时获取传感器采集的移动终端的运动数据,并根据所述运动数据判断所述移动终端是否发生运动变化的步骤包括:所述移动终端定时获取传感器采集的X、Y、Z三轴加速度;

分别比较前后两次采集的X轴加速度之差、Y轴加速度之差、Z轴加速度之差是否为0;

当前后两次采集的X轴加速度之差、Y轴加速度之差、Z轴加速度之差中任一个不为0时,判定所述移动终端发生运动变化;

当前后两次采集的X轴加速度之差、Y轴加速度之差、Z轴加速度之差均为0时,判定所述移动终端保持静止状态。

5.如权利要求4所述的显示设备自动唤醒的方法,其特征在于,所述移动终端定时获取传感器采集的移动终端的运动数据,并根据所述运动数据判断所述移动终端是否发生运动变化的步骤包括:所述移动终端分别获取Ti时刻和Ti+1时刻传感器采集的X、Y、Z三轴加速度a(x)i、a(y)i、a(z)i和a(x)i+1、a(y)i+1、a(z)i+1;

确定Ti时刻和Ti+1时刻之间X轴加速度之差、Y轴加速度之差、Z轴加速度之差:确定加速度移动结果输出量:

Aoutput(total)=Apost(x)||Apost(y)||Apost(z);其中符号“||”为逻辑或运算符;

当加速度移动结果输出量Aoutput(total)=1时,判定所述移动终端发生运动变化;

当加速度移动结果输出量Aoutput(total)=0时,判定所述移动终端保持静止状态。

6.一种显示设备自动唤醒的装置,其特征在于,包括:

数据获取模块,用于当显示设备处于休眠模式时,定时获取传感器采集的移动终端的运动数据;

状态判断模块,用于根据所述运动数据判断所述移动终端是否发生运动变化;当所述移动终端发生运动变化时,判定所述移动终端进入工作模式;

信号发送模块,用于发送用于标识所述移动终端处于工作模式状态的移动终端高清影音标准接口控制总线新增编码电平至显示设备,控制显示设备自动进入工作模式。

7.如权利要求6所述的显示设备自动唤醒的装置,其特征在于,所述数据获取模块还用于,当显示设备处于工作模式时,移动终端定时获取传感器采集的移动终端的运动数据;

所述状态判断模块还用于,根据所述运动数据判断所述移动终端是否发生运动变化;

当所述移动终端保持静止状态时,判断所述静止状态的持续时间是否超过预设时间阈值;

当所述静止状态的持续时间超过预设时间阈值时,判定所述移动终端进入休眠模式;

所述信号发送模块还用于,发送用于标识所述移动终端处于休眠模式状态的移动终端高清影音标准接口控制总线新增编码电平至显示设备,控制显示设备自动进入休眠模式。

8.如权利要求7所述的显示设备自动唤醒的装置,其特征在于,所述用于标识所述移动终端处于工作模式状态的移动终端高清影音标准接口控制总线新增编码电平为移动终端高清影音标准接口控制总线的新增编码低电平,编码方式为:电平脉冲由高电平变化到低电平,低电平持续20ms后,再由低电平变化到高电平;

所述用于标识所述移动终端处于休眠模式状态的移动终端高清影音标准接口控制总线新增编码电平为移动终端高清影音标准接口控制总线的新增编码高电平,编码方式为:电平脉冲由高电平变化到低电平,低电平持续100ms后,再由低电平变化到高电平。

9.如权利要求6至8任一项所述的显示设备自动唤醒的装置,其特征在于,所述传感器为加速度传感器;所述状态判断模块具体用于:所述移动终端定时获取传感器采集的X、Y、Z三轴加速度;

分别比较前后两次采集的X轴加速度之差、Y轴加速度之差、Z轴加速度之差是否为0;

当前后两次采集的X轴加速度之差、Y轴加速度之差、Z轴加速度之差中任一个不为0时,判定所述移动终端发生运动变化;

当前后两次采集的X轴加速度之差、Y轴加速度之差、Z轴加速度之差均为0时,判定所述移动终端保持静止状态。

10.如权利要求9所述的显示设备自动唤醒的装置,其特征在于,所述状态判断模块具体还用于:所述移动终端分别获取Ti时刻和Ti+1时刻传感器采集的X、Y、Z三轴加速度a(x)i、a(y)i、a(z)i和a(x)i+1、a(y)i+1、a(z)i+1;

确定Ti时刻和Ti+1时刻之间X轴加速度之差、Y轴加速度之差、Z轴加速度之差:确定加速度移动结果输出量:

Aoutput(total)=Apost(x)||Apost(y)||Apost(z);其中符号“||”为逻辑或运算符;

当加速度移动结果输出量Aoutput(total)=1时,判定所述移动终端发生运动变化;

当加速度移动结果输出量Aoutput(total)=0时,判定所述移动终端保持静止状态。
