专利号: 2014101201756
申请人: 黄俊鹏
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

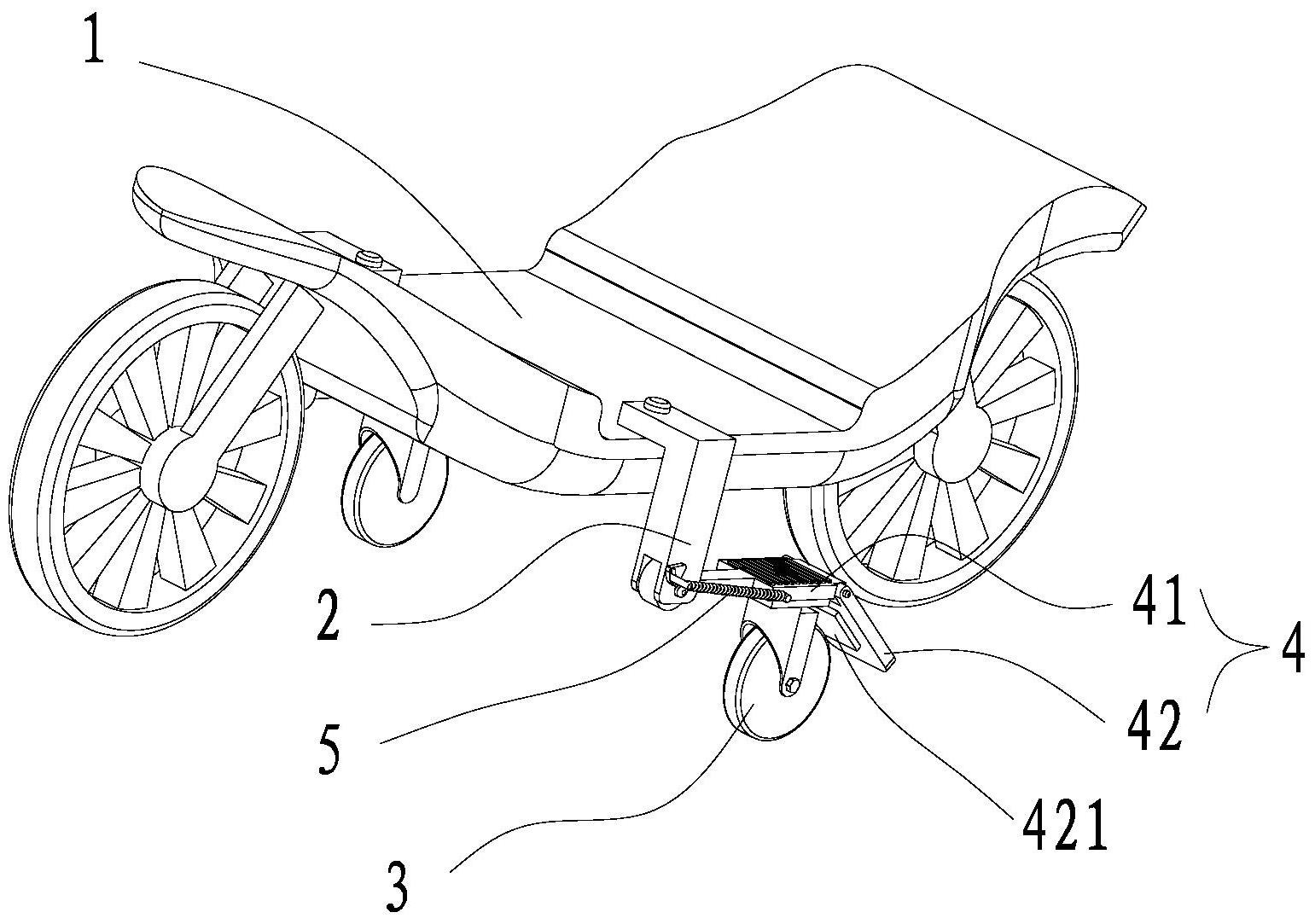

1.一种两轮车的安全辅助轮装置,包括设于两轮车底架(1)两边的辅助轮(3),其特征在于:辅助轮(3)上方设有制动踏板(4),所述的制动踏板(4)通过一个连接支架(2)与两轮车底架连接,制动踏板前端固定有踏板连杆(43),踏板连杆(43)铰接于连接支架(2)底部,制动踏板与连接支架之间设有拉簧(5),辅助轮固定于制动踏板的底部,所述的辅助轮为一个万向轮。

2.根据权利要求1所述的两轮车的安全辅助轮装置,其特征在于:所述的连接支架(2)为L型结构,L型的平边固定于两轮车底架上表面,L型竖直面上设有通槽(23)用于内置所述的踏板连杆的端部。

3.根据权利要求2所述的两轮车的安全辅助轮装置,其特征在于:所述的制动踏板包括前踏板(41)和后踏板(42),前踏板与后踏板之间为铰接连接,铰接处设有复位扭簧,所述的后踏板底部设有摩擦制动片(421)。

4.根据权利要求3所述的两轮车的安全辅助轮装置,其特征在于:所述的L型竖直面上设有活动销(21),活动销底部设有限位滑槽(22),所述的前踏板侧面设有固定销(412),所述的拉簧连接在活动销与固定销之间。

5.根据权利要求4所述的两轮车的安全辅助轮装置,其特征在于:所述的前踏板和后踏板上表面均设有防滑条(45)。
