专利号: 2013106703735
申请人: 李淑兰
专利类型:发明专利
专利状态:无效专利
更新日期:2026-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

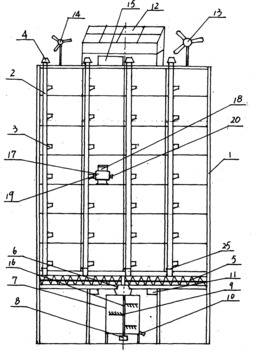

1.一种楼房卫生间粪便免水冲资源无害化综合处理装置,其特征在于泄粪管(2)设置在卫生间一侧,且下端和螺旋输送绞龙(5)相通,便池落料口(3)设置在每层泄粪管(2)的下端,且通过接口(19)和生态马桶(17)相连,螺旋输送绞龙(5)分两节设置在楼房(1)卫生间下部,通过中心端下泄管(6)和耗氧发酵罐(7)相通,驱动电机(11)设置在发酵间顶部两端,且和螺旋输送绞龙(5)及蓄电池(15)相连,蓄电池(15)设置在楼房(1)房顶中部,且和发电设备相连。

2.根据权利要求1所述的楼房卫生间粪便免水冲资源无害化综合处理装置,其特征在于所述生态马桶(17)的后上端设置生物调理剂仓(18),生物调理剂仓(18)和设置在生态马桶(17)后中部的便池(23)相通,刮料活塞(21)连接在推杆(22)和手把(20)上,且置于便池(23)内下中部,排尿漏斗(24)活动置于生态马桶(17)内前端,可拆下清洗,且和排污管相通。

3.根据权利要求1所述的楼房卫生间粪便免水冲资源无害化综合处理装置,其特征在于所述发电设备的太阳能板(12)用支架设置在楼房(1)房顶中部,大型风力发电机(13)和小型风力发电机(14)设置在楼房(1)房顶两端,且和蓄电池(15)连接。

4.根据权利要求1所述的楼房卫生间粪便免水冲资源无害化综合处理装置,其特征在于所述的耗氧发酵罐(7)底部设置搅拌电机(8),搅拌浆叶(9)等距固定在搅拌轴(16)上,搅拌轴(16)下端和搅拌电机(8)连接,出料管(10)设置在耗氧发酵罐(7)右下端。

5.根据权利要求1所述的楼房卫生间粪便免水冲资源无害化综合处理装置,其特征在于所述的泄粪管(2)露出楼房房顶的上端设置多片螺旋活动风叶风帽(4)。

6.根据权利要求1所述的楼房卫生间粪便免水冲资源无害化综合处理装置,其特征在于所述的泄粪管(2)下底部设置弹簧挡板(25),粪落开启,无粪时则关闭。
