一种钢琴
¥10000
专利号: 2013105065224
申请人: 宁波市鄞州乐可机电科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

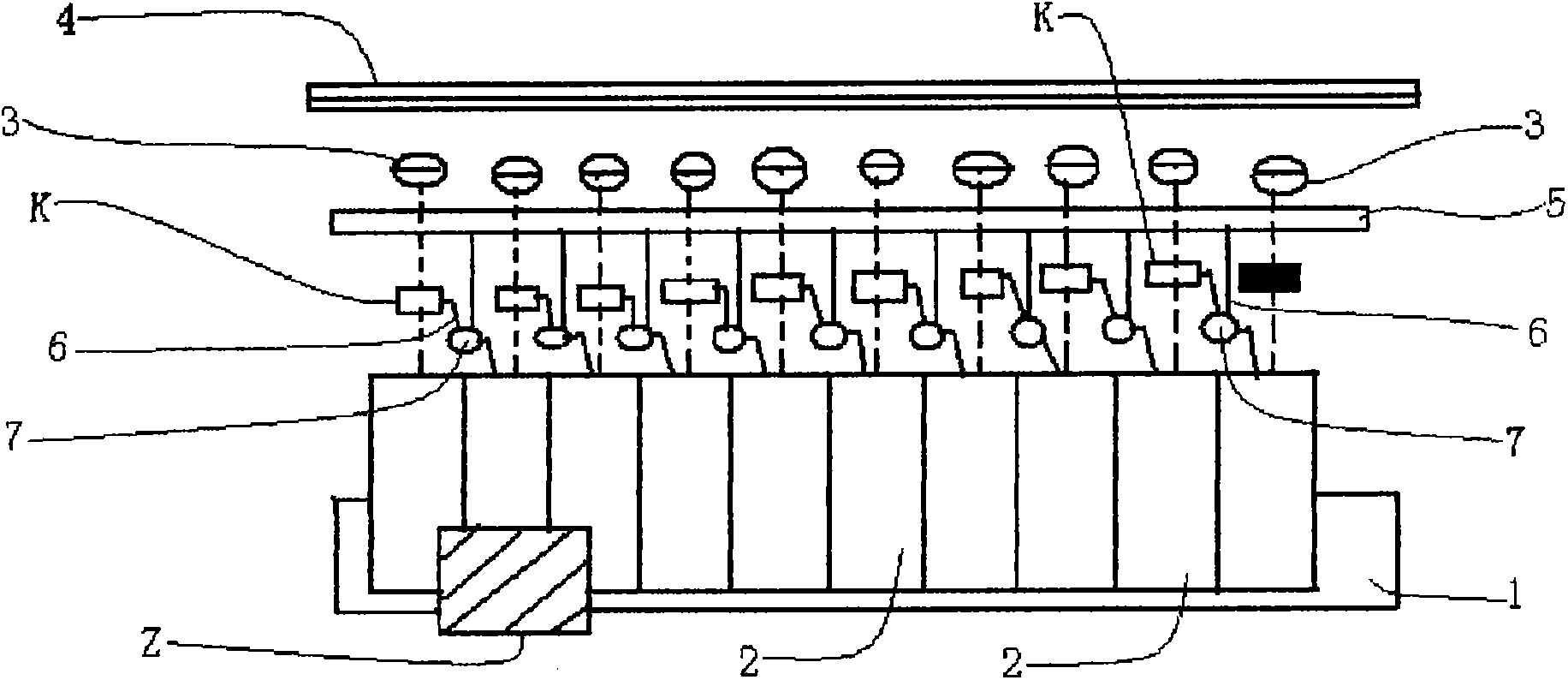

1.一种钢琴,包括键盘(1),所述键盘(1)设置有若干琴键(2),所述琴键(2)通过一与其对应的传动装置带动一相应的弦锤(3)击弦(4)以发出一乐音,以弹奏者右手位为所述键盘(1)右向而论,所述琴键(2)越靠右其对应的乐音的音阶越高;所述琴键(2)比常规细小以至于一个指位能按压至少二个连续的琴键(2);全部所述琴键(2)除最靠右的一所述琴键(2)除外其对应的传动装置为离合式传动装置(K);其特征在于:还包括一电源(5);所述离合式传动装置(K)的离、合状态由电控的方式实现,所述离合式传动装置(K)在通电时处于离位,所述离合式传动装置(K)在未通电时处于合位;每一所述离合式传动装置(K)通过与其一一对应的供电线路(6)与所述电源(5)相连接;每一供电线路(6)上设置有一开关(7),当开关(7)处于开位时,其对应的供电线路(6)处于供电状态,当开关(7)处于关位时,其对应的供电线路(6)处于非供电状态;每一开关(7)与其右向相邻一所述琴键(2)相关联,开关(7)在其右向相邻一所述琴键(2)被下压时处于开位,开关(7)在其右向相邻一所述琴键(2)未被下压时处于关位;所述离合式传动装置(K)包括一常规键锤传动件(K1),所述常规键锤传动件(K1)的被动端连接其相应的所述弦锤(3),所述常规键锤传动件(K1)的主动端连接一传动杆(K2)一端,所述传动杆(K2)另一端顶接其对应的所述琴键(2),所述传动杆(K2)上下向滑动连接于一滑槽(K3),所述滑槽(K3)连接有一电磁驱动器(K4),所述电磁驱动器(K4)用以驱动所述滑槽(K3)向右移动,所述滑槽(K3)与钢琴本体间设有复位弹簧(K5);所述开关(7)包括一挡板(K6),第一导电片(K7),第二导电片(K8),所述挡板(K6)与其右向相邻一琴键(2)的左侧面紧贴,所述第一导电片(K7)设置在所述挡板(K6)上,所述第二导电片(K8)设置在右向相邻一琴键(2)的左侧面上,当右向相邻一琴键(2)被下压时,所述第一导电片(K7)和所述第二导电片(K8)相互触接使开关处于开位;所述供电线路(6)包括:所述电磁驱动器(K4)正接线端(K9)与所述第一导电片(K7)之间的第一导线(K10),所述第二导电片(K8)与所述电源(5)正极之间的第二导线(K11),所述电磁驱动器(K4)负接线端(K12)与所述电源(5)负极之间的第三导线(K13)。

2.一种钢琴,包括键盘(1),所述键盘(1)设置有若干琴键(2),所述琴键(2)通过一与其对应的传动装置带动一相应的弦锤(3)击弦(4)以发出一乐音,以弹奏者右手位为所述键盘(1)右向而论,所述琴键(2)越靠右其对应的乐音的音阶越高;所述琴键(2)比常规细小以至于一个指位能按压至少二个连续的琴键(2);全部所述琴键(2)除最靠右的一所述琴键(2)除外其对应的传动装置为离合式传动装置(K);其特征在于:还包括一电源(5);所述离合式传动装置(K)的离、合状态由电控的方式实现,所述离合式传动装置(K)在通电时处于离位,所述离合式传动装置(K)在未通电时处于合位;每一所述离合式传动装置(K)通过与其一一对应的供电线路(6)与所述电源(5)相连接;每一供电线路(6)上设置有一开关(7),当开关(7)处于开位时,其对应的供电线路(6)处于供电状态,当开关(7)处于关位时,其对应的供电线路(6)处于非供电状态;每一开关(7)与其右向相邻一所述琴键(2)相关联,开关(7)在其右向相邻一所述琴键(2)被下压时处于开位,开关(7)在其右向相邻一所述琴键(2)未被下压时处于关位;所述离合式传动装置(K)包括一常规键锤传动件(K1),所述常规键锤传动件(K1)的被动端连接其相应的所述弦锤(3),所述常规键锤传动件(K1)的主动端连接一传动活塞(E1),所述传动活塞(E1)滑动连接于气缸(E2)一端,所述气缸(E2)另一端滑动连接一下压活塞(E3),所述下压活塞(E3)顶接其对应的所述琴键(2),所述气缸(E2)上设置有一电磁阀(E4),所述电磁阀(E4)在通电时处于打开状态,所述电磁阀(E4)在未通电时处于关闭状态;所述开关(7)包括一挡片(E5),第一铜片(E6),第二铜片(E7),第三铜片(E8),所述挡片(E5)与其右向相邻一琴键(2)的左侧面紧贴,所述第一铜片(E6)和所述第二铜片(E7)相互间隔地设置在所述挡片(E5)上,所述第三铜片(E8)设置在右向相邻一琴键(2)的左侧面上,当右向相邻一琴键(2)被下压时,所述第三铜片(E8)接通所述第一导铜片(E6)和所述第二导铜片(E7)使开关处于开位;所述供电线路(6)包括:所述电磁阀(E4)正接线端(E9)与所述第一铜片(E6)之间的第一电线(E10),所述第二铜片(E7)与所述电源(5)正极之间的第二电线(E11),所述电磁阀(E4)负接线端(E12)与所述电源(5)负极之间的第三电线(E13)。
