专利号: 2013103830692
申请人: 洛阳理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-09-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

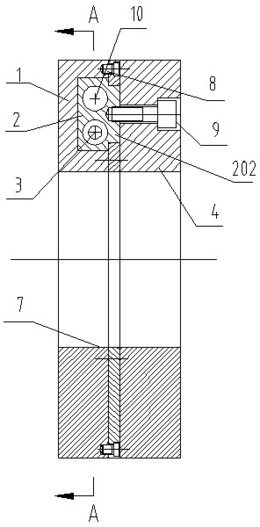

1.一种回转液压阻尼平衡装置,其特征在于:包括带有环形凹槽的座环(1)、设置在所述环形凹槽中的阀块(2),以及与阀块(2)固定连接的回转环(4),所述的回转环(4)设置在环形凹槽的槽口,在阀块(2)中设有两个平行于环形凹槽切线方向的单向阀,两个单向阀的导通方向相反,在环形凹槽内设有一个将其断开的隔肋(101),所述的环形凹槽、阀块(2)、回转环(4)以及设置在环形凹槽中的隔肋(101)共同形成通过两个单向阀而互通的左腔室(5)和右腔室(6)。

2.根据权利要求1所述的一种回转液压阻尼平衡装置,其特征在于:还包括一个设置在座环(1)和回转环(4)之间的压环(7),所述压环(7)与座环(1)固定连接,压环(7)上设有一个与座环(1)上环形凹槽相适应的通槽,所述阀块(2)上设有凸起(202),所述凸起(202)嵌入压环(7)的通槽中并与回转环(4)固定连接。

3.根据权利要求1所述的一种回转液压阻尼平衡装置,其特征在于:所述的阀块(2)上平行设有两个分别带有一个锥端的通孔(201),所述的单向阀包括球体(301)、压缩弹簧(302)和中空螺钉(303),球体(301)设置在所述通孔(201)内的锥端,其通过所述压缩弹簧(302)与中空螺钉(303)相连接,所述的通孔(201)、球体(301)、压缩弹簧(302)和中空螺钉(303)的中心线相重合。
