专利号: 2013103280067
申请人: 沅江华龙催化科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

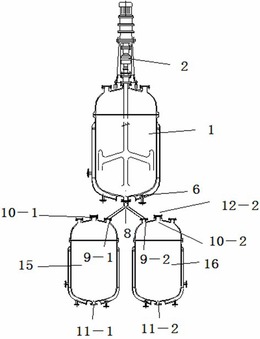

1.一种液固多相反应分离同步反应器,其特征在于,包括反应系统和分离系统;所述反应系统包括搅拌反应塔或重力反应塔,所述搅拌反应塔顶部设有搅拌器;所述搅拌反应塔或重力反应塔顶部设反应物料导出口、回流液导入口、回流液导出口、人孔,所述搅拌反应塔或重力反应塔底部设有与分离系统的连接口;

所述重力反应塔径高比为1:10-30,所述重力反应塔内设有交替分布且向下倾斜设置的重力沉降板,相同方向的重力沉降板之间的距离与塔径相同;重力沉降板长度与塔径比为1: 0.8-1.2,重力沉降板与塔轴的夹角为45-75;

所述分离系统包括两个大小、结构相同的分离器Ⅰ和分离器Ⅱ,分离器Ⅰ和分离器Ⅱ顶部设有与搅拌反应塔或重力反应塔的连接口,分离器顶部设有原料导入口,分离器底部设有固体产物出料口,分离器顶部还设有人孔和观察孔;反应塔底部连接口由三通阀与分离器Ⅰ和分离器Ⅱ顶部的连接口交替连接;两个相分离器通过三通阀的调节实现反应塔的交替连接。

2.根据权利要求1所述的液固多相反应分离同步反应器,其特征在于,所述重力反应塔径高比为1:15-25。

3.根据权利要求2所述的液固多相反应分离同步反应器,其特征在于,所述重力反应塔径高比为1:20。

4.根据权利要求1或2所述的液固多相反应分离同步反应器,其特征在于,所述重力沉降板长度与塔径比为1:1。

5.根据权利要求1或2所述的液固多相反应分离同步反应器,其特征在于,所述重力沉降板与塔轴的夹角为60度。
