专利号: 2013103238905
申请人: 深圳先进技术研究院
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

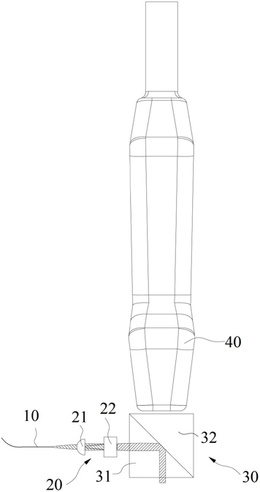

1.一种简易手持式光声成像探头,其特征在于,所述简易手持式光声成像探头包括光纤(10)、透镜组(20)、耦合模块(30)和超声探头(40),光纤(10)末端和透镜组(20)位于耦合模块(30)一侧,耦合模块(30)位于超声探头(40)下方、靠近待测对象的一侧;其中:激发光被耦合进入光纤(10),从光纤出射的光沿着与待测对象表面平行的方向,经空间扩束及透镜组(20)聚焦后进入耦合模块(30);

进入耦合模块(30)内的光在位于超声探头(40)正下方、与待测对象的超声探头检测区域相对应的位置实现全反射,垂直照射到超声探头(40)正下方的待测对象的超声探头检测区域,激发出光声信号;

所述光声信号经待测对象的超声探头检测区域传输进入耦合模块(30),超声探头(40)接收所述光声信号。

2.如权利要求1所述的简易手持式光声成像探头,其特征在于,所述耦合模块(30)为光学棱镜,在与待测对象表面垂直的方向上的所述光学棱镜的最小横截面尺寸大于或等于超声探头(40)末端的横截面尺寸。

3.如权利要求2所述的简易手持式光声成像探头,其特征在于,所述耦合模块(30)包括第一三棱镜(31)和第二三棱镜(32),第一三棱镜(31)的横截面为等腰直角三角形,第一三棱镜(31)的与待测对象表面呈45°角的斜面和第二三棱镜(32)的一侧面贴合,第一三棱镜(31)相互垂直的两个侧面分别与待测对象表面垂直和平行;

光从第一三棱镜(31)的与待测对象表面垂直的侧面垂直入射,在耦合模块(30)内,全反射的位置为第一三棱镜(31)的与第二三棱镜(32)贴合处的内表面;光声信号经待测对象的超声探头检测区域传输进入耦合模块(30)后,在第一三棱镜(31)和第二三棱镜(32)内均匀传输至超声探头(40)。

4.如权利要求2所述的简易手持式光声成像探头,其特征在于,所述耦合模块(30)包括第一三棱镜(31)和菱形棱镜(33),第一三棱镜(31)的横截面为等腰直角三角形,第一三棱镜(31)的与待测对象表面呈45°角的斜面和菱形棱镜(33)的与待测对象表面呈45°角的斜面贴合,第一三棱镜(31)相互垂直的两个侧面分别与待测对象表面垂直和平行;

光从第一三棱镜(31)的与待测对象表面垂直的侧面垂直入射,在耦合模块(30)内,全反射的位置为第一三棱镜(31)的与菱形棱镜(33)贴合处的内表面;光声信号经待测对象的超声探头检测区域传输进入耦合模块(30)后,在第一三棱镜(31)和菱形棱镜(33)内均匀传输至超声探头(40)。

5.如权利要求2所述的简易手持式光声成像探头,其特征在于,所述耦合模块(30)包括第一三棱镜(31)和梯形棱镜(34),第一三棱镜(31)的横截面为等腰直角三角形,第一三棱镜(31)的与待测对象表面呈45°角的斜面和梯形棱镜(34)与待测对象表面呈45°角的斜面贴合,第一三棱镜(31)相互垂直的两个侧面分别与待测对象表面垂直和平行;

光从第一三棱镜(31)的与待测对象表面垂直的侧面垂直入射,在耦合模块(30)内,全反射的位置为第一三棱镜(31)与梯形棱镜(34)贴合处的内表面;光声信号经待测对象的超声探头检测区域传输进入耦合模块(30)后,在第一三棱镜(31)和梯形棱镜(34)内均匀传输至超声探头(40)。

6.如权利要求3-5任一项所述的简易手持式光声成像探头,其特征在于,所述第一三棱镜(31)的与待测对象表面呈45°角的斜面经过表面镀膜工艺加工。

7.如权利要求3-5任一项所述的简易手持式光声成像探头,其特征在于,所述第一三棱镜(31)和第二三棱镜(32)由相同材料制成,第一三棱镜(31)和第二三棱镜(32)的厚度相同;或者第一三棱镜(31)和菱形棱镜(33)由相同材料制成,第一三棱镜(31)和菱形棱镜(33)的厚度相同;或者第一三棱镜(31)和梯形棱镜(34)由相同材料制成,第一三棱镜(31)和梯形棱镜(34)的厚度相同。

8.如权利要求3-5任一项所述的简易手持式光声成像探头,其特征在于,所述第一三棱镜(31)、第二三棱镜(32)、菱形棱镜(33)和梯形棱镜(34)由对光学和声学具有高透射特性的材料制成。

9.如权利要求8所述的简易手持式光声成像探头,其特征在于,所述第一三棱镜(31)、第二三棱镜(32)、菱形棱镜(33)和梯形棱镜(34)由有机玻璃、玻璃或者石英制成。

10.如权利要求1所述的简易手持式光声成像探头,其特征在于,所述透镜组(20)包括平凸柱面透镜(21)和平凹柱面透镜(22)。
