专利号: 2013102887301
申请人: 比亚迪股份有限公司
专利类型:发明专利
专利状态:无效专利
更新日期:2024-12-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

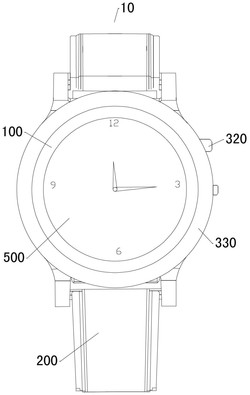

1.一种用于车辆的智能钥匙,其特征在于,包括:

表壳;

表链,所述表链连接在所述表壳上;和

遥控系统,所述遥控系统设在所述表壳上,用于遥控驾驶所述车辆,所述遥控系统包括:线路板总成,所述线路板总成设在所述表壳内,所述线路板总成上设有可调变阻器和与所述可调变阻器相连的信号发送模块;

按键,所述按键设在所述表壳上且与所述线路板总成相连,用于控制所述遥控系统的开启和关闭;和活动表圈,所述活动表圈可旋转地设在所述表壳上且与所述可调变阻器相连,用于通过调节所述可调变阻器的电阻值以向所述车辆发送不同的遥控信号。

2.根据权利要求1所述的用于车辆的智能钥匙,其特征在于,按下一次所述按键时开启控制所述车辆的方向盘转动的转向模式,连续按下两次所述按键时开启控制所述车辆前进和后退的直行模式,长按所述按键时关闭所述遥控系统。

3.根据权利要求2所述的用于车辆的智能钥匙,其特征在于,开启所述转向模式时,顺时针转动所述活动表圈控制所述车辆的方向盘顺时针转动,逆时针转动所述活动表圈控制所述车辆的方向盘逆时针转动。

4.根据权利要求2所述的用于车辆的智能钥匙,其特征在于,开启所述直行模式时,顺时针转动所述活动表圈控制所述车辆前进,逆时针转动所述活动表圈控制所述车辆后退。

5.根据权利要求1所述的用于车辆的智能钥匙,其特征在于,所述线路板总成上集成有身份识别系统。

6.根据权利要求1-5中任一项所述的用于车辆的智能钥匙,其特征在于,所述按键位于所述表壳的外周面上,所述活动表圈位于所述表壳的前表面上。

7.根据权利要求6所述的用于车辆的智能钥匙,其特征在于,所述表壳的前表面的外周缘处设有环形槽,所述活动表圈可旋转地设在所述环形槽内且所述活动表圈的外周沿与所述表壳的外周面平齐。

8.根据权利要求1所述的用于车辆的智能钥匙,其特征在于,还包括表芯和与所述表芯相连的表盘,所述表芯和所述表盘设在所述表壳内。

9.根据权利要求8所述的用于车辆的智能钥匙,其特征在于,所述表壳内设有衬套,所述衬套上设有定位孔,所述表芯设在所述定位孔内。
