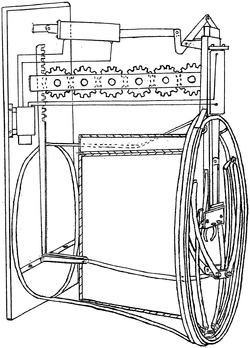

1.环保节能无水卫生新便厕，是由控制箱坐便厕组成，控制箱装启动设备，坐便厕内装粪便打包设备，电力做动力机械运转机械打包，粪便可回收无水无污染，其特征是控制箱(1)含带锁按钮3个，内装微型电机空压机、过滤器(3)、空管(4)、第1电磁阀气缸(5.1)、第2电磁阀气缸(5.2)、齿条连杆(6)、第1齿轮(7.1)、第2齿轮(7.2)、第3齿轮(7.3)、笫4齿轮(7.4)、第5齿轮(7.5)、笫6齿轮(7.6)、四方管(8)、齿条四方管(9)、齿轮轴(22)、齿轮支架(23)、第二连杆支架(24.2)，其中微型电机空压机、过滤器(3)各1件为壹组，每个无水卫生新便厕需两组；

坐便厕(2)含外盖内盖，内有齿条连杆(6)、齿条四方管(9)、第1半圆锥型管(10.1)、笫2半圆锥型管(10.2)、万向转盘(11)、第1轴销(12.1)、第1连杆(13.1)、第1轴承轮(14.1)、第2轴承轮(14.2)、活动钳齿轮箱(15)、活动钳磁铁夹头(16)、齿条(17)、不锈钢坐便厕壳(18)、圆锥凹型轨道(19)、不锈钢内筒(20)、弹簧扣件仓(21)、第一连杆支架(24.1)、固定螺丝(25)；

使用时第1带锁按钮(1.1)用于启动电源打开微型电机空压机充气，气体通过过滤器进入气缸，或关闭电源微型电机空压机停转，第2带锁按钮(1.2)用于第1电磁阀气缸(5.1)启动与关闭，气缸轴伸出齿条四方管(9)移动，带动第6齿轮(7.6)转动，机械传动有第1电磁阀气缸(5.1)、齿条四方管、齿轮(7.1-7.6)、第2、第3连杆(13.2-13.3)、齿条连杆(6)、齿轮双数4、6、8、10配制；齿条四方管(9)、第1、第2半圆锥型管(10.1-10.2)、万向转盘(11)、第1、第

2轴承轮(14.1-14.2)、活动钳齿轮箱(15)一同移动，将放在半圆锥型管内的塑纸袋收拢，及坐便厕内方便后的塑纸袋打包好后，齿条四方管(9)、第1、第2半圆锥型管(10.1-10.2)、万向转盘(11)、第1、第2轴承轮(14.1-14.2)、活动钳齿轮箱(15)一同回到不锈钢内筒(20)边，打开半圆锥型管取出塑纸袋，第3带锁按钮(1.3)用于第2电磁阀气缸(5.2)启动与关闭，将活动钳磁铁夹头(16)向坐便厕中心移动时，将弹簧扣件仓内1件铁扣件带走；由活动钳磁铁夹头(16)将在铁夹头内的塑纸袋用扣件把塑纸袋扣死；及松开活动钳磁铁夹头(16)活动钳，齿轮箱回位以便取出塑纸袋；

使用时按动控制箱上第1带锁按钮(1.1)通电，打开坐便厕外盖、内盖将塑纸袋放入不锈钢内筒(20)内，将塑纸袋上口翻至坐便厕外上沿边，盖上内盖压住塑纸袋上口，方便完后掀起内盖，按下控制箱第2带锁按钮(1.2)，微型电机空压机充气，空气通过过滤器经空管(4)，使第1电磁阀气缸(5.1)启动，气缸轴伸出推动相连接的齿条四方管(9)在四方管(8)内移动，同齿条四方管(9)相配合的第6齿轮(7.6)转动，使同第6齿轮(7.6)相上下配合的第5齿轮和第1齿轮同时转动，同第1齿轮(7.1)配合的齿条连杆(6)向右移动，在第1轴销(12.1)的力点作用下，把第1连杆(13.1)上部相连的万向转盘(11)，及相配合的第1半圆锥型管(10.1)，在第1轴承轮(14.1)的滑动下，在圆锥凹型轨道(19)内，向坐便厕中心移动，收拢放在坐便厕中的塑纸袋，第1电磁阀气缸(5.1)轴伸出使齿条四方管(9)，在四方管(8)内同相连接的活动钳齿轮箱(15)，第2半圆锥型管(10.2)在圆锥凹型轨道(19)内，在第2轴承轮(14.2) 的滑动下向坐便厕中心移动，收拢放在坐便厕内不锈钢内筒(20)中的塑纸袋，同时使齿条四方管(9)在移动时，同相连接的活动钳齿轮箱(15)将坐便厕左边弹簧扣件仓(21)内的一件U型铁扣件由活动钳磁铁夹头(16)带走；在第2半圆锥型管内(10.2)，在圆锥凹型轨道(19)内滑行至坐便厕中心，同时将放在不锈钢内筒(20)的塑纸袋，收拢至活动钳磁铁夹头(16)中，在第1轴销(12.1)力点作用下，将第1连杆(13.1)上部移动，在万向转盘(11)配合下，第2半圆锥型管(10.2)在圆锥凹型轨道(19)内，将放在不锈钢内筒(20)的塑纸袋，同时向坐便厕中心收拢，压在活动钳磁铁夹头(16)中，这时再按动控制箱上第3带锁按钮(1.3)，空气通过过滤器经空管(4)、第2电磁阀气缸(5.2)启动伸出气缸轴，使与其相连接的第2连杆(13.2)向上移动，在第3轴销(12.3)作用下，第3连杆(13.3)移动，带动齿条四方管(9)内第3连杆(13.3)移动，第3连杆(13.3)另一头有活动的齿条(17)，齿条(17)连接活动钳齿轮箱(15)中间一个齿轮，齿条(17)带动相连齿轮转动，使相配合的左右两齿轮同时向内转动，左右齿轮上固定的活动钳磁铁夹头(16)向内收紧，从弹簧扣件仓(21)中带来的U型铁扣件将塑纸袋扣死；

再按动控制箱上第3带锁按钮(1.3)，第2电磁阀气缸(5.2)轴缩回，各部件向启动时相反方向回转，活动钳磁铁夹头(16)打开，按动控制箱上第2带锁按钮(1.2)，第1电磁阀气缸(5.1)启动，轴缩回各部件反转，齿条四方管(9)、活动钳齿轮箱(15)、万向转盘(11)、第1半圆锥型管(10.1)、第2半圆锥型管(10.2)，同时在圆锥凹型轨道(19)内，在第1轴承轮(14.1)、第2轴承轮(14.2)滑动下，回到坐便厕边，取出已打包好塑纸袋，放下坐便厕内、外盖，按下控制箱上第1带锁按钮(1.1)，切断电源全过程结束。
