专利号: 2012105550329
申请人: 重庆长安汽车股份有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

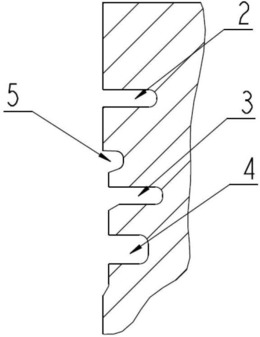

1.一种增压发动机活塞,包括活塞本体(1),该活塞本体的外圆周上从上到下依次设有气环槽(2)、刮环槽(3)和油环槽(4),其特征在于:在活塞本体的外圆周上还设有环形泄压槽(5),且该环形泄压槽位于气环槽与刮环槽之间的岸环(6)上。

2.根据权利要求1所述增压发动机活塞,其特征在于:所述环形泄压槽(5)的截面呈未封口的P形,且从上到下为依次连接的第一斜线段(51)、第二圆弧段(52)、第三竖直段(53),第四圆弧段(54)、第五斜线段(55)和第六竖直段(56)。

3.根据权利要求2所述增压发动机活塞,其特征在于:所述第一斜线段(51)斜向下且与刮环槽(3)的上壁(31)的夹角α1为1°~3°,且第一斜线段(51)的外端(A)到刮环槽(3)上壁(31)的距离h1为2~3mm。

4.根据权利要求2所述增压发动机活塞,其特征在于:所述第五斜线段(55)斜向下且与刮环槽(3)的上壁(31)的夹角α2为15°~25°,且第五斜线段(55)的外端(B)到刮环槽(3)上壁(31)的距离h2为0.5~1.5mm。

5.根据权利要求2所述增压发动机活塞,其特征在于:所述第二圆弧段(52)的半径r2为0.2~0.6mm,所述第一斜线段(51)、第三竖直段(53)分别与第二圆弧段相切。

6.根据权利要求2所述增压发动机活塞,其特征在于:所述第四圆弧段(54)的半径r1为0.2~0.6mm,所述第三竖直段(53)、第五斜线段(55)分别与第四圆弧段相切。

7.根据权利要求2所述增压发动机活塞,其特征在于:所述第六竖直段(56)到岸环(6)外周面的距离h3为0.08~0.1mm。

8.根据权利要求2所述增压发动机活塞,其特征在于:所述第三竖直段(53)到岸环(6)外周面的距离h4为0.9~1.2mm。
