专利号: 2011101527634
申请人: 比亚迪股份有限公司
专利类型:发明专利
专利状态:无效专利
专利领域: 计算;推算;计数
更新日期:2024-09-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

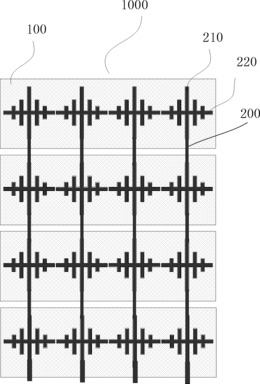

1.一种电容触摸屏,其特征在于,包括:

透明基板;

第一导电阵列,所述第一导电阵列设置在所述透明基板上,用于提供激励信号且包括多个激励部件;

第二导电阵列,所述第二导电阵列设置成与所述第一导电阵列成预定角度,且所述第二导电阵列包括多个接收部件,所述多个接收部件用于接收所述多个激励部件提供的激励信号,其中,所述接收部件的本体在与所述激励部件相重叠的部位上构造有接收信号增强部,用于增加所述接收部件接收激励信号的接收区域,所述接收信号增强部相对于所述接收部件的本体对称地形成,所述接收信号增强部包括:从所述接收部件本体垂直向外延伸的第一悬臂部,以及从所述第一悬臂部朝向远离所述第一悬臂部的方向延伸的多个第二悬臂部,且所述多个第二悬臂部的长度不同;

所述激励部件的本体上形成有镂空部,所述镂空部的形状构造成适于容纳所述接收信号增强部和所述接收信号增强部形成于其上的所述接收部件的本体的至少一部分,所述接收信号增强部和所述接收信号增强部形成于其上的所述接收部件的本体的至少一部分容纳在所述镂空部内;

所述激励部件包括:彼此串联电连接的多个激励部件段,其中所述激励部件段构造成使得所述相邻的激励部件段之间所形成的镂空部容纳所述接收部件的本体和形成在其上的所述接收信号增强部,所述相邻的激励部件段通过金属跳线进行电连接且与所述接收部件电绝缘。

2.根据权利要求1所述的电容触摸屏,其特征在于,所述第一导电阵列设置在所述第二导电阵列下方且相隔预定的距离。

3.根据权利要求1所述的电容触摸屏,其特征在于,所述多个激励部件彼此平行设置,且所述多个接收部件彼此平行设置。

4.根据权利要求1所述的电容触摸屏,其特征在于,所述接收信号增强部与所述镂空部之间具有预定的间距。

5.根据权利要求1所述的电容触摸屏,其特征在于,所述第一导电阵列与所述第二导电阵列垂直设置。

6.根据权利要求1所述的电容触摸屏,其特征在于,所述接收信号增强部与所述接收部件的本体一体形成。

7.一种触控装置,其特征在于,包括:

根据权利要求1-6中任一项所述的电容触摸屏;

第一I/O接口组,所述第一I/O接口组中的每一个I/O接口与所述第一导电阵列相连;

第二I/O接口组,所述第二I/O接口组中的每一个I/O接口与所述第二导电阵列相连;和控制器,所述控制器分别与所述第一I/O接口组和第二I/O接口组相连,根据所述第一导电阵列和所述第二导电阵列之间互电容的变化检测所述触摸屏被触摸的位置。
