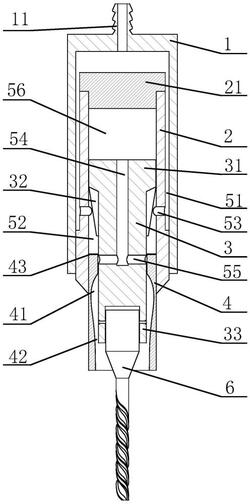

1.一种具有风冷功能的气动微钻驱动装置,其特征在于,包括壳体(1)、中间套(2)、柱塞(3)和高压气源,所述中间套(2)固定在壳体(1)内,所述中间套(2)的外壁与壳体(1)内壁之间形成一进气通道(51),所述柱塞(3)的上端具有一个与中间套(2)内壁之间转动连接的活塞(31),所述柱塞(3)的中部具有一叶轮(32),所述柱塞(3)的下端与中间套(2)之间连接有一调节套(4),所述调节套(4)与中间套(2)之间螺纹连接,所述调节套(4)与柱塞(3)之间滑动连接,所述调节套(4)上端与活塞(31)下端之间形成一驱动气腔(52),所述中间套(2)上具有若干个连通驱动气腔(52)和进气通道(51)的进气孔(53),所述柱塞(3)内具有上端贯穿柱塞(3)上端面的气流往返通道(54),所述中间套(2)的顶部固定连接有封堵中间套(2)上端开口的盖板(21),所述盖板(21)下端面与柱塞(3)上端面之间形成一个连通气流往返通道(54)的受压气腔(56),所述柱塞(3)的中部开设有若干个连通气流往返通道(54)的功能孔(55),所述功能孔(55)能够在柱塞(3)下行时连通外界与气流往返通道(54),所述功能孔(55)能够在柱塞(3)上行时连通驱动气腔(52)与气流往返通道(54);所述柱塞(3)下端具有微钻安装头(33);所述调节套(4)下端的内壁与柱塞(3)下端的外壁之间形成一导流腔(41),所述导流腔(41)的下端与柱塞(3)外壁之间形成一环形的溢流通道(42),所述导流腔(41)为孔径由上至下逐渐减小的环形腔体;
各进气孔(53)周向均匀分布在中间套(2)上,所述进气孔(53)的轴线与中间套(2)的径线之间呈锐角;
所述调节套(4)上端面具有橡胶材质的限位缓冲垫(43)。
2.根据权利要求1所述一种具有风冷功能的气动微钻驱动装置,其特征在于,所述叶轮(32)包括周向均匀开设在柱塞(3)中部的若干导流凸筋(321),所述导流凸筋(321)呈螺旋状。
3.根据权利要求1或2所述一种具有风冷功能的气动微钻驱动装置,其特征在于,所述叶轮(32)的直径由上至下逐渐减小。
4.根据权利要求1或2所述一种具有风冷功能的气动微钻驱动装置,其特征在于,所述壳体的上端具有连通进气通道(51)的接管(11),所述高压气源直接或间接连接所述接管(11)。
