专利号: 2018104260133
申请人: 安徽企路石工程技术开发有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-22
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.包含芯板加工机构的板材冷压系统,其特征在于:包括A芯板供料机构(10),所述A芯板供料机构(10)的出料口与A芯板磨光机构(20)的进料口衔接,所述A芯板磨光机构(20)的出料口与涂胶机构(30)的进料口衔接,所述涂胶机构(30)的出料口与冷压机构(40)的第一进料口衔接,板材冷压系统还包括B芯板供料机构(50),所述B芯板供料机构(50)的出料口与B芯板磨光机构(60)的进料口衔接,所述B芯板磨光机构(60)的出料口与冷压机构(40)的第二进料口衔接,所述冷压机构(40)实施对A芯板及B芯板的压接操作;

所述B芯板供料机构(50)出口下方设置有两滑料杆(56),所述两滑料杆(56)长度方向水平且平行间隔布置,所述B芯板磨光机构(60)及B芯板侧边抛光机构(61)分别沿着两滑料杆(56)长度方向间隔布置;

所述B芯板磨光机构(60)包括设置在两滑料杆(56)上方的磨光辊(62),所述磨光辊(62)辊芯水平且与两滑料杆(56)长度方向垂直,所述磨光辊(62)的两端转动式设置在安装槽板(63)的两侧槽壁上,所述安装槽板(63)的上板面立式设置有弹性滑柱(631),所述弹性滑柱(631)竖直且伸出架板(64),所述弹性滑柱(631)上套设有第四弹簧,所述第四弹簧上下端分别与架板(64)及安装槽板(63)的上板面抵靠,所述安装槽板(63)的一侧槽壁设置有第五电机驱动磨光辊(62)转动,所述B芯板磨光机构(60)的进料口两侧设置有导料滑板(68);

所述B芯板侧边抛光机构(61)包括设置在两滑料杆(56)旁侧的抛光槽轮(611),所述抛光槽轮(611)转动式设置在安装架板(612)上,所述抛光槽轮(611)的轮芯竖直,所述安装架板(612)上设置有第六电机(613)与抛光槽轮(611)连接,所述安装架板(612)滑动设置在滑板A(614)上,所述安装架板(612)的滑动方向水平且与滑料杆(56)的长度方向垂直,所述安装架板(612)上设置有滑动杆(6121),所述滑动杆(6121)与安装架板(612)的滑动方向平行,所述滑动杆(6121)的杆端伸出滑板A(614)的一侧,所述滑动杆(6121)上套设有第五弹簧(615),所述第五弹簧(615)的两端分别与安装架板(612)及滑板A(614)抵靠;

所述两滑料杆(56)之间设置有赶料板(66),所述赶料板(66)立式布置且长度方向与滑料杆(56)垂直,所述赶料板(66)的两端设置有连动支板(67),安装架板(612)上设置有驱动滚轮(6122),所述驱动滚轮(6122)的轮芯竖直且位于两滑料杆(56)外侧分布,所述连动支板(67)的板面竖直且与驱动滚轮(6122)的轮缘抵靠,所述连动支板(67)的中段设置有驱动凸块段(671),所述驱动凸块段(671)的板面竖直且沿着连动支板(67)的长度方向布置,所述驱动凸块段(671)的两端与连动支板(67)的板面圆弧过渡,动力单元驱动赶料板(66)沿着两滑料杆(56)长度方向往复移动;

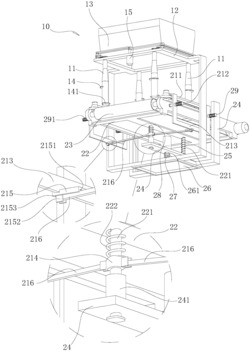

所述A芯板磨光机构(20)的两侧设置有A芯板侧边抛光机构(21), 所述A芯板磨光机构(20)包括转动式设置在机架(22)上的磨光带(23),所述磨光带(23)的带面水平且第二电机(231)驱动磨光带(23)往复转动,所述机架(22)滑动式设置在立柱上且滑动方向竖直,所述机架(22)上竖直向下延伸有两根滑杆(221),所述滑杆(221)滑动设置在支撑板(24)上且滑动方向竖直,其中一根滑杆(221)上套设有支撑弹簧(25),所述支撑弹簧(25)的上下端分别与机架(22)及支撑板(24)上板面抵靠,所述支撑板(24)下方设置有基座(26),所述基座(26)上立式设置有支撑柱(261)且与支撑板(24)构成竖直方向的滑动配合,所述基座(26)与支撑板(24)之间设置有弹簧(27),所述弹簧(27)的上下端分别与基座(26)及支撑板(24)抵靠,所述支撑柱(261)上端伸出支撑板(24)的上板面套设有电磁线圈(28),所述电磁线圈(28)固定在支撑板(24)上板面上,所述电磁线圈(28)通电及断电对应磨光带(23)的上带面与供料杆(11)的下端远离或靠近;

所述A芯板供料机构(10)包括四根竖直布置的供料杆(11),所述供料杆(11)的杆身上设置有两个托料板(14),两个托料板(14)沿着供料杆(11)的长度方向间隔布置,所述托料板(14)为半圆形且板面水平,所述托料板(14)位于供料杆(11)杆芯两侧布置。

2.根据权利要求1所述的包含芯板加工机构的板材冷压系统,其特征在于:所述A芯板侧边抛光机构(21)包括设置在磨光带(23)两侧的副机架(211),所述副机架(211)上转动式设置有侧边抛光带(212),所述侧边抛光带(212)的长度方向与磨光带(23)平行且带面竖直,第三电机(2121)驱动侧边抛光带(212)往复转动,所述A芯板侧边抛光机构(21)与A芯板磨光机构(20)之间设置有连动单元,所述A芯板磨光机构(20)的磨光带(23)升降动作对应两侧的A芯板侧边抛光机构(21)的侧边抛光带(212)靠近或远离动作。

3.根据权利要求2所述的包含芯板加工机构的板材冷压系统,其特征在于:所述副机架(211)上延伸设置有连接支架(213),所述机架(22)上设置有支撑滑杆(29),所述支撑滑杆(29)水平且长度方向与磨光带(23)的长度方向垂直,所述支撑滑杆(29)的两端伸出机架(22)且分别与连接支架(213)构成水平方向的滑动配合,所述支撑滑杆(29)的两端设置成“T”形头,所述支撑滑杆(29)上套设有第一弹簧(291),所述第一弹簧(291)的两端分别与连接支架(213)及支撑滑杆(29)的杆端抵靠。

4.根据权利要求3所述的包含芯板加工机构的板材冷压系统,其特征在于:所述连动单元包括套设在另一根滑杆(221)上的滑套(214),所述连接支架(213)上设置有滑板B(215),所述滑板B(215)上设置有滑槽(2151),所述滑槽(2151)槽长方向水平且与支撑滑杆(29)长度方向平行,所述滑槽(2151)内设置有滑块(2152),所述滑套(214)与滑块(2152)之间设置有连杆(216),所述连杆(216)的两端分别与滑套(214)及滑块(2152)铰接,所述连杆(216)的铰接轴水平且与支撑滑杆(29)垂直,所述支撑板(24)上设置有驱动套(241)套设在滑杆(221)上,所述驱动套(241)的上端与滑套(214)的下端抵靠或分离,所述连杆(216)与水平面之间的夹角为锐角,所述滑槽(2151)的一端设置有挡块(2153),所述滑杆(221)上还套设有第二弹簧(222),所述第二弹簧(222)的上下端分别与机架(22)及滑套(214)的上端抵靠,所述副机架(211)上还向磨光带(23)宽度方向延伸有挡头板(2111)。
