1.一种纤维增强的沥青混合料，其中该沥青混合料的原料包括如下组分：沥青2.9％～5.7％

集料85.2％～90.7％

矿粉2.2％～5.3％

粘结剂1.5％～3.8％

纤维复合物1.5％～2.5％

其特征在于，纤维复合物包括纤维以及包裹所述纤维的聚合物，所述纤维复合物的制备方法包括如下步骤：将纤维粉末加入表面活性剂中，进行搅拌，洗涤，干燥后得到表面改性后的纤维体，将该纤维体置于聚合物的乙醇混合溶液中，搅拌分散均匀，将混合物置于挤出机中进行加热造粒，得到纤维复合物。

2.根据权利要求1所述的沥青混合料，其特征在于，所述聚合物选自环氧树脂、聚酰亚胺，聚酰胺的一种或它们的混合物。

3.根据权利要求1所述的沥青混合料，其特征在于，所述纤维选自芳族聚酰胺纤维、聚烯烃纤维、碳纤维、金属纤维的一种或它们的混合物。

4.根据权利要求1所述的沥青混合料，其特征在于，所述粘结剂为苯乙烯-异戊二烯-苯乙烯聚合物和苯乙烯-乙烯-丁二烯-苯乙烯聚合物的一种。

5.根据权利要求1所述的沥青混合料，其特征在于，所述沥青选自基质沥青、石油质沥青或SBS改性沥青的一种。

6.根据权利要求1所述的沥青混合料，其特征在于，所述表面活性剂选自十二烷基苯磺酸钠、十二烷基硫酸钠或十六烷基苯磺酸钠的一种或它们的混合物，加热温度为180-200℃，保温时间为5-10min。

7.一种如权利要求1-6任意一种纤维增强的沥青混合料的制备方法，包括如下步骤：

1)、加入沥青升温至190-200℃，加入粘结剂，搅拌约10分钟；

2)、控制温度在180-200℃，将集料加入步骤1)的沥青混合物中，拌合约5分钟；然后再加入矿粉，拌合1min，然后缓慢冷却，降温至100℃，得到混合物A；

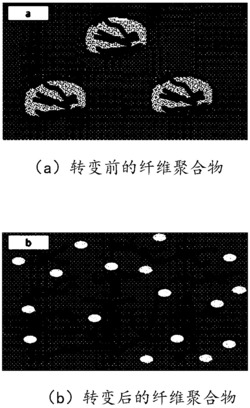

3)、保持缓慢搅拌混合物A，控制搅拌转速，加入纤维复合物，以15-20℃/min的升温速率加热至120-130℃，然后以5-10℃/min的升温速率加热至170-180℃，在该温度范围内保持恒温60-120s，得到纤维增强的沥青混合料。

8.根据权利要求7所述的沥青混合料的制备方法，其特征在于，所述集料、矿粉在拌合前，进行预热。

9.根据权利要求7-8所述任意一种沥青混合料的制备方法，其特征在于，所述步骤3)中，搅拌的同时，进行剪切。
